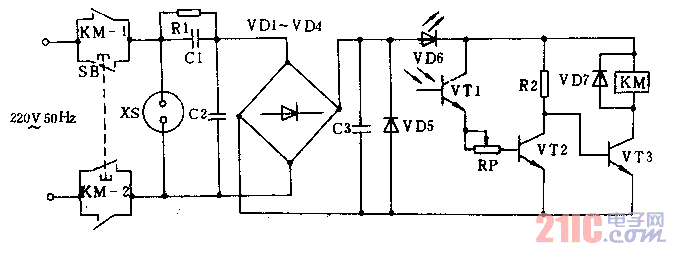

工作原理如圖1所示。它是一個光控斷電遙控裝置，可以用于電簡的光線進行觸發。電路由兩部分組成：一部分是光控電路；另一部分是受控電路。其中光控部分由光電三極管VT1、電位器RP相三極管VT2組成。受控部分由三極管VT3和繼電器KM組成。按下按鍵開關SB時，穩壓二極管vD5兩端獲得十l 2V的直流電壓．發光二極管VI)6顯示工作。由子vT1未受到手電簡的照射，其vTl的c?之間為反偏電阻，vT2截止，vT2集電極為高電位，VT3飽和導通，繼電器KM動作．觸點KM—1tKM—2閉合，插座XS特有220V交流電源。當于電光照到VTl時，VTl的C-E間為反偏電阻，阻值變小使vT2導通，vT2集電極為低電位，vT3截止，繼電器KM將釋放，觸點KM—1、KM—2斷開，xs上電源則被切斷。電阻Rl為電容C1提供泄放電流回路。vD7為保護二極管。
