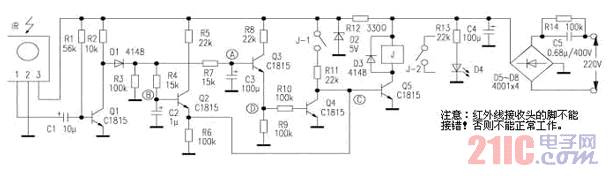

本遙控開關僅用了5只三極管，整個電路可裝在尺寸僅40ｍｍ×50ｍｍ的電路板上，能對各種電器進行遙控開／關操作，電路見附圖。所使用的遙控發射器是普通家電遙控器。接收控制電路只要按圖正確焊接，無須調試即可成功。

IR為紅外線遙控接收頭，未接收到紅外線信號時，①腳輸出高電平，接收到紅外線信號時，①腳輸出一連串低電平脈沖。R4、C2與R7、C3組成兩個積分電路，Q4、Q5、J組成繼電器控制電路，C5、D5～D8組成交流降壓整流電路。平時待機或上電后的初始狀態是：Q1導通，Q2截止，Q5截止，繼電器J不工作。

遙控開機過程:

短按遙控器按鈕（小于0.5秒），在這較短的時間內，因C3容量遠大于C2，故B點電位很快升到高電位（約1V左右），而A點電位上升不到0.6V，因此Q3不能導通，只有Q2導通，這樣，C點為高電位，Q5導通，繼電器J動作，其接點J-1、J-2同時吸合，J-2接通電器電源。這時即使IR不再收到信號，因電源經R11向Q5提供偏置，故Q5保持導通，J仍繼續吸合，達到短按遙控鈕實現開機的目的。

遙控關機過程：

長按遙控器按鈕（3秒以上）時，IR輸出低電平脈沖使Q1輸出高電平脈沖，經D1整流后送至A點、B點進行積分處理，最終使Ａ點電位大于1V（實測為1.3Ｖ左右），Q3導通，Ｄ點為高電平，Q4導通，C點為低電平，致使Q5截止，J釋放，J-1、J-2斷開，達到長按遙控鈕實現關機的目的。松開遙控鈕后，IR不再收到紅外線信號，C2、C3放電，Q2、Q3截止，電路又進入等待狀態。只有再次短按遙控器按鈕，電路才會重新動作，重復遙控開機的過程。

?
