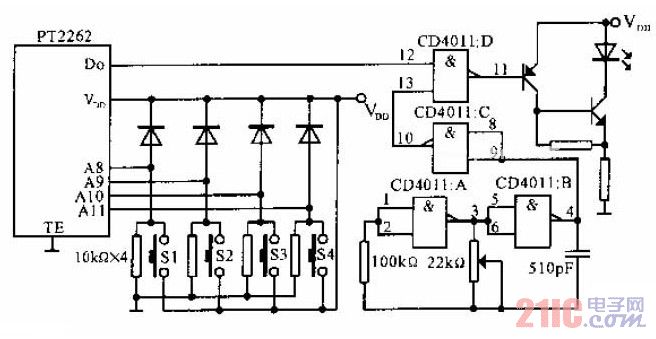

通用紅外遙控電路40KHz載波信號產生電路PT2262用作紅外發射器的電路，當S1~S4任意一個或幾個按下時，PT2262加電電工作，開始輸出脈沖數據流。同時，由CD4011：CD4011：B組成脈沖振蕩器也開始振蕩，振蕩頻率可由22Ω電位器精確調整為40KHz，此頻率即為紅外載波頻率。PT2262輸出的脈沖數據流在CD4011：D對40KHz載波進行調制，然后經三極管驅動紅外發光二極管發射出紅外光信號。
