現在的建筑物照明線路大都采用暗線，如果采用４線制的電子開關去控制這些照明燈，還要另接電源而改造線路，且工程耗時費力，又影響美觀。今天我們來設計并制作了一款單線紅外遙控開關。它只有單根進線、單根出線，可以直接代換家居中非常普及的墻壁開關，安裝和代換都很方便；還可以方便地實現遙控。

一、性能簡介：

該電路的優點是：⑴電路采用電流互感器原理來升壓，采用二極管限幅、穩壓， 巧妙地解決了開關自身供電的難題；⑵ 適用范圍廣，隨便用彩電或影碟機遙控器就能遙控? ⑶它還具有自身壓降小、功耗小等優點。

二、工作原理：

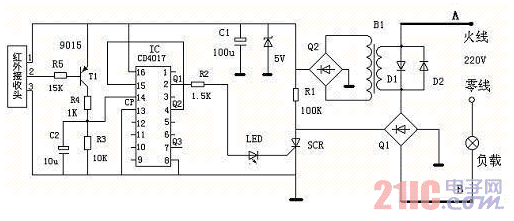

如圖所示，電路左邊A B端為單線進出端，和負載串聯后接在220V市電上。集成塊CD4017 接成雙穩態觸發電路，用來控制單向可控硅；SCR作為控制負載的通斷的開關，可控硅導通相當于開關閉合；微型變壓器B1是用來解決電子開關導通時自身電源的供給；二極管D1 D2并接在變壓器的初級，將初級電壓限制在0.7V左右，可以防止微型變壓器初級線圈燒壞，也可以防止因負載電流過大而造成輸出電壓過高 。

當紅外接收頭接收到紅外遙控信號時輸出負脈沖，通過三極管T1到相后，通過R3? C2構成脈寬選通電路，輸入到IC的脈沖輸入端14腳。集成塊IC 接成雙穩態觸發電路 ，每輸入一個脈沖輸出端②腳的狀態就翻轉一次，從而實現開、關的控制。

開關斷開時：IC1的②腳為低電平，可控硅截止，負載斷電。此時，市電通過全橋Q1整流、然后通過電阻R1分壓后給電子開關提供低壓直流電，保障了待機電源的供給。

開關導通時， IC1的輸出端②腳為高電平，可控硅被觸發導通，相當于開關閉合，負載得電而正常工作。負載回路中有電流流過，必然有電流流過變壓器的初級線圈。由微型變壓器升壓，然后通過全橋Q2整流后，同樣能給電子開關提供低壓直流電。

可見，不論電子開關是導通還是截止，都能夠解決電子開關電路的自身供電問題。每按動遙控器一次，電子開關的狀態就會改變一次，從而實現遙控開關的功能。

三、器材選用與調試：

1. 圖中可控硅、二極管、橋堆應根據負載電流大小而選定，擊穿電壓要在400V以上。

2. 微型變壓器B1選用EE12以下的微型鐵心。制作時，可以通過調整線圈匝數和匝數比，使次級輸出電壓達到電路的要求。如：輸出電壓要求為5V，那么初級和次級的匝數比一般選在1：10左右便可。

3. 紅外接收頭應選用負脈沖輸出的一體化接收頭，最好加裝金屬屏蔽罩，可以提高抗干擾能力。

?
