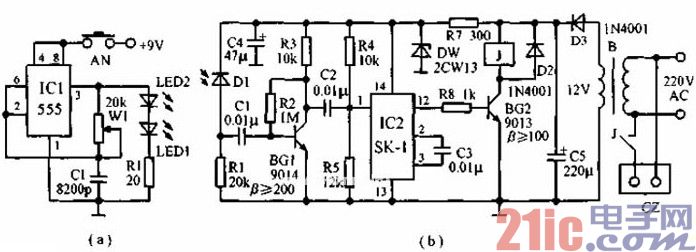

采用聲控電路BH-SK-I的紅外遙控開關發電路如下圖所示，發生器為555組成的多諧振蕩器，產生的脈沖驅動經外發射二極管發出紅外脈沖信號。接收管與發射管配對選用，它將紅外光脈沖變?yōu)殡娦盘?，?jīng)BG1前置放大，觸發IC2聲控集成電路BH-SK-I。受觸發后其12腳輸出高電平，使BG2導通繼電器吸合插座CZ得電。若關機，只需要按一下發生器的按鈕AN，IC2內部觸發器翻轉，輸出低電平，BG2截止，繼電器釋放，插座失電。
