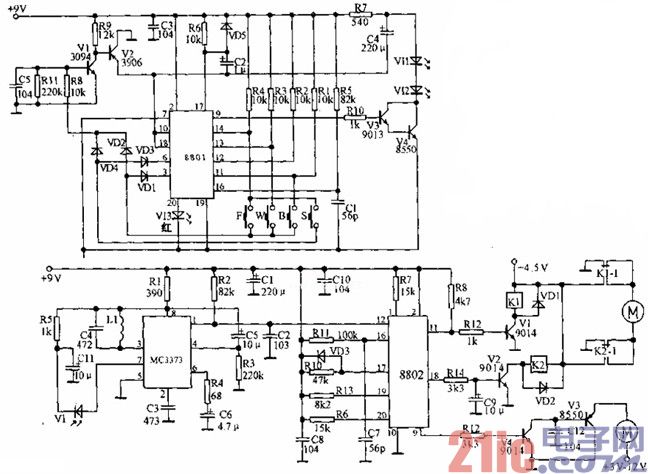

發(fā)射電路：當按下任一按鍵時，電源經VD2或VD4使V1、V2導通，集成電路得電，8801的9腳相應地輸出-脈沖串，經V3、V4驅動，由紅外發(fā)射管VI1、VI2輻射出去。

接收電路：紅外信號由光電管從7腳輸入MC3373，放大后的信號從1腳輸出，送入譯碼器8802的12腳。當發(fā)射器“F”按下時，8802的11腳電壓升為2.5V，V1導通，K1吸合，M正轉。當接收到“B”信號時，11腳電壓降低，18腳電壓升為5V，K1釋放，K2吸合，電機反轉。按下“W”鍵時，9腳電壓升高，V4、V5導通，可驅動100mA以下的直流電機，再按一下“W”，9腳復位。當接收機收到發(fā)射器的“S”信號時，8802復位，11、8、9腳都為0V.
