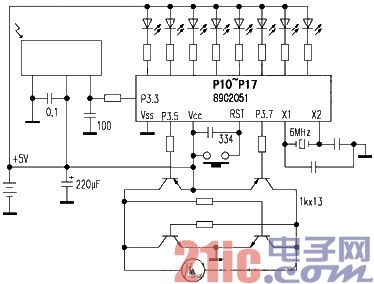

家里的玩具車進行改裝，使之能用彩電遙控器控制其進退速度，電路如圖。P10～P17口接發(fā)光管，作8擋速度顯示;P3.5、P3.7控制電機進退，二者不能同時為低電平，其輸出周期為80ms的調寬方波。三極管的功率視電機電流而定。遙控器的節(jié)目“+”、“-”鍵控制進退，音量鍵用于加減速度，電源鍵作停車控制。遙控距離10米，要求不被家具遮擋。
本電路還是一款很好的電源極性轉換電路，對電源的壓降損耗非常小，簡單實用。
