電路，包括一個紅外發射器-接收器對，利用紅外線光束傳輸切換玩具車 “開”或“關”，是啊......這將是唯一的接通和關斷，你可以修改這個電路中，使玩具車轉左或轉右。要操作的玩具車，你必須在你的手按住發射器，試圖保持它指出，在接收器裝在里面的玩具車，，只需簡單地按一個開關發射器上的分配。發射器采用9V DC電源，而接收方將要求只有6V直流電源。

遙控器發射電路

?

?

的發送器電路被構造圍繞兩個BC558晶體管(T1和T2)，3 BC548晶體管(T3，T4和T5)，紅外光譜，LED1和幾個分立元件。

在發射電路中，你會發現兩個非穩態多諧振蕩器。首先，設計的晶體管T1和T2，產生的頻率的約1.2千赫。第二，設計的晶體管T3和T4，產生約38千赫。IR LED1被用來發送在38kHz的頻率。

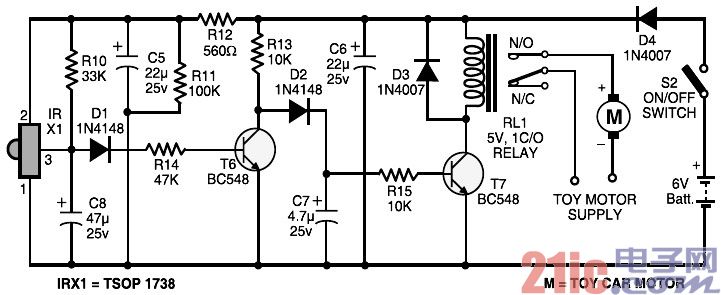

遙控接收電路

?

?

Receiber電路構造IR接收器模塊TSOP1738，兩個BC548晶體管(T6和T7)和幾個分立元件的周圍。

在接收器電路，TSOP1738接收的IR信號發送通過IR LED1發射機電路。TSOP1738的輸出通過二極管D1供給到晶體管T6。放大的信號被進一步提供到繼電器驅動晶體管T7。繼電器RL1吸合來控制玩具車。

接收電路的工作是非常簡單的。首先，在沒有紅外光束傳感器TSOP1738下降，保持繼電器通電和不動的玩具車。當開關S1被按下時，將紅外線光束落在TSOP1738，其輸出變低。晶體管T6切斷和晶體管T7進行激勵繼電器RL1和移動的玩具車。
