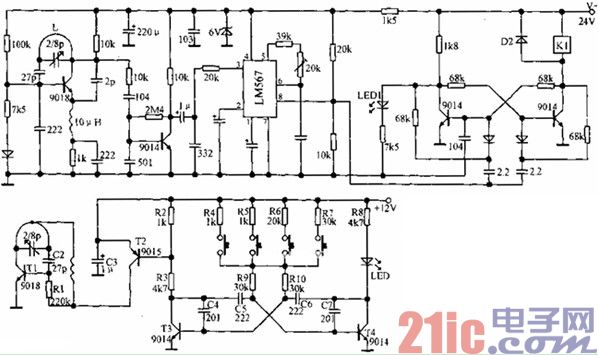

本遙控插座可用隨身攜帶的微型無線電多位遙控器，遙控操作各路插座上電路的開與關。本電路可遙控四路插座，遙控距離15m。

發射器：發射器上的音頻振蕩器的音調由四位操作鍵上串聯的不同電阻來確定，即不同頻率的四組音頻信號，將對應于被遙控的四個插座盒。

接收機：天線接收到發射機的信號經選頻電路選出遙控載頻信號，經放大后送入LM567的3腳進行頻率比較，若與LM567的6腳設定的音頻頻率一致，則8腳電平由高變低，觸發雙穩態電路，使其狀態發生變化，繼電器吸合或斷開。從而控制負載的通斷。四路電路區別在LM567的6腳頻率設置。
