所示為一種高性能紅外遙控開關電路，該電路由發射電路圖 (a)和接收電路圖兩部分組成．

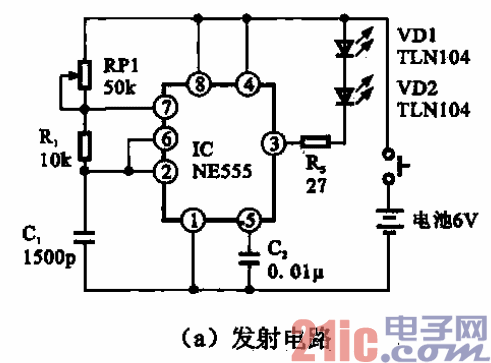

??? 發射電路 (a)所示主要是由NE555和紅外發射器組成的。NE555與RJ、RP1、cl組成縮寫振

蕩器，振蕩頻率在35 kHz左右，

??? 接收電路 (b)所示包括紅外接收器、前置放大器、檢波和放大器、雙穩態電路及可控硅控制

電路等構成的。

??? 在電路中，紅外發射頭與紅外接收頭應配套安裝．IC1是一種專用紅外信號放大集成電路KA2181，

其內部設有前置放大、選頻、檢波、AGC和整形電路。調諧回路Li、C3調諧在發射載頻35 kHz上，輸出

為脈沖信號。IC2采用聲控集成電源SL517A，該集成電路具有放大、雙穩態觸發、驅動等功能。脈沖經

放大后觸發雙穩電路，每收到一次紅外光信號，電路翻轉一次，晶閘管( VTl)改變一次通、斷狀態，實

現高可靠的紅外遙控。
