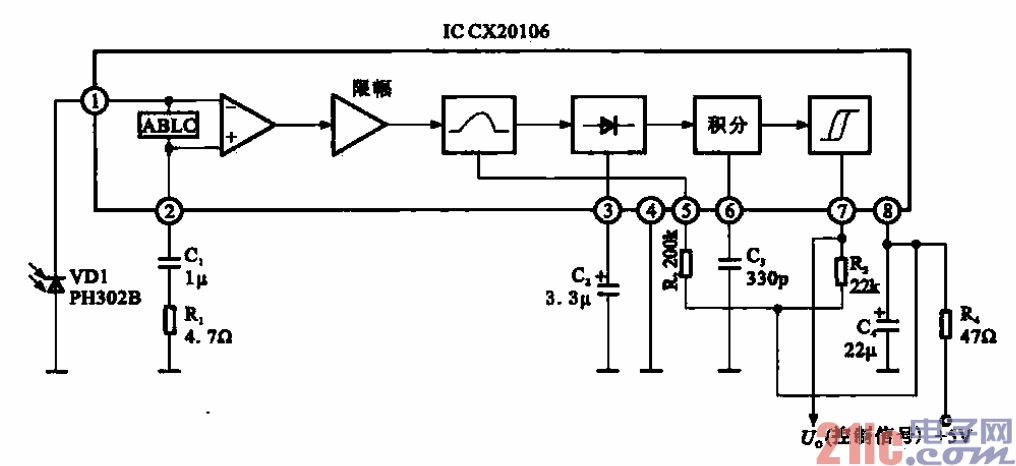

電視機的紅外遙控接收電路如圖所示，它是由紅外接收二極管、CX 20106前置放大集成電路及

外圍元件組成的。其中紅外接收二極管VDI為一個PN墅光電二極管，當無光照射VD1反偏而無電流；

當有紅外光照射時，VDI產生光電流，輸入到CX 20106的第①腳，在放大器的輸入阻抗上形成光信號電

壓。在CX 20106的內部設有前置放大、限幅放大、濾波、檢波及整形等電路，在前置放大電路的輸入端

還設有自動亮度控制電路ABLC，可防止輸入信號過大而使放大器過載。

??? 從紅外遙控電路發射出來的遙控信號是調制后的38 kHZ的脈沖信號，該信號由VDI檢出，經放大、

限幅再游去雜散的調制干擾后，將較強的信號送往中心頻率為38 kHz的帶通濾波器。在帶通濾波器的外

電路接有R2．調節該電阻值可使濾波器的中心頻率在30～60 kHz范圍內變化。濾波器輸出的信號經檢波

后得到指令碼脈沖，再經積分及整形，最后由CX 20106的第⑦腳輸出指令碼脈沖。指令碼脈沖經微處理

器處理后會發出相應的執行命令。
