本例介紹的紅外遙控開關，可使用電視機、影碟機、錄像機等家電的遙控器控制其開與關，而不需專用配套的遙控器。該遙控開關可用于控制照明燈和排風扇等電器。

電路工作原理

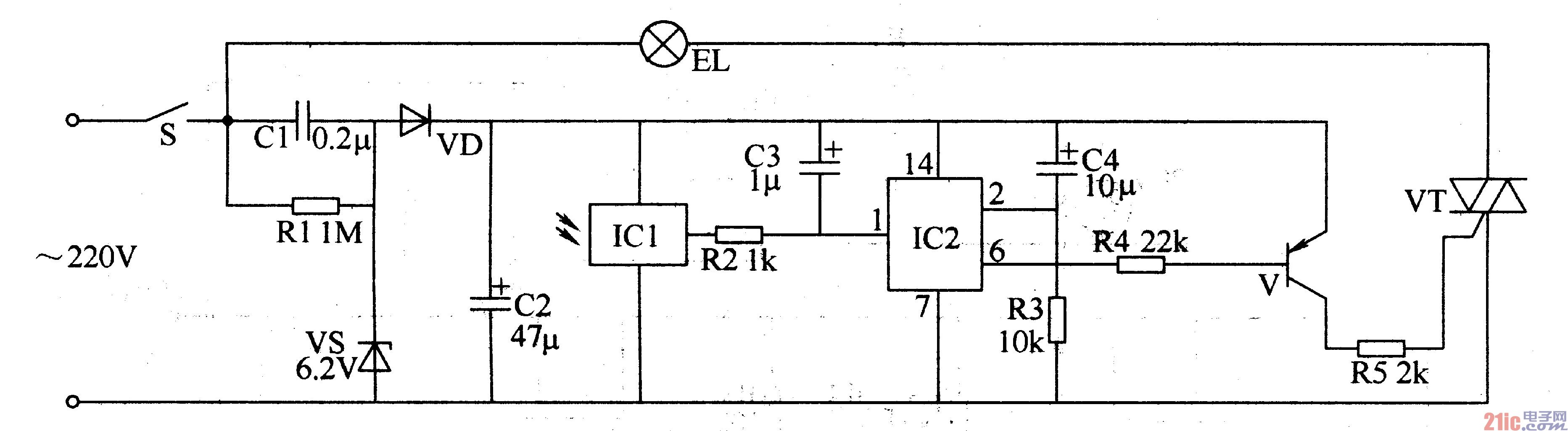

該紅外遙控開關電路由電源電路、遙控接收電路、計數器電路和控制執行電路組成，如圖3-1所示。

電源電路由電源開關S、降壓電容器Cl、電阻器Rl、穩壓二極管VS、整流二極管VD和濾波電容器C2組成。

遙控接收電路由紅外接收頭專用組件ICl和電阻器R2、電容器C3組成。

計數器電路由串行計數器集成電路IC2和電阻器R3、電容器C4組成。

控制執行電路由電阻器R4、R5、晶體管V和晶網管VT組成。

電視機等家電使用的紅外遙控器，每秒約發送10組遙控編碼脈沖，每組遙控編碼脈沖之間有一定間隔。紅外接收頭ICl接收到遙控器發射的紅外遙控信號并對其進行解調后輸出，經R2、C3積分 (濾除每組脈沖中的編碼信息)后從IC2的1腳加大，作為lC2的計數脈沖(每秒約10個脈沖)。1C2在收到8個脈沖(約0·8s)后，其6腳變?yōu)榈碗娖交蚋唠娖剑筕和VT導通或截止，負載(用電設備)的工作電源被接通或斷開。

元器件選擇

Rl-R5選用「/4W碳膜電阻器或金屬膜咆阻器。

C1選用耐壓值為400V以上的滌綸電容器或CBB電容器;C2-C4均選用耐壓值為16V的鋁電解電容器。

VD選用1N4007型硅整流二極管。

VS選用1/2W、6·2V硅穩壓二極管。

V選用59015或58550、C8550型硅PNP晶體管。

VT選用3A、400V雙問晶閘管。

ICl選用電視機用微型一體化封裝紅外接收頭 (使用時加罩或加半透明濾色片)，IC2選用CD4024型7位二進制串行計數器集成電路。

電路調試

電路安裝完畢后，接上電壓和負載，改變R5的阻值，使VT的Tl極與T2極之間的交流電壓值為3V以下。
