遙控電路收音機電路

收音機無線遙控電路c

收音機無線遙控電路c
提問者：60user109 地點：- 瀏覽次數：3182 提問時間：12-15 15:52
我有更好的答案
提 交
1條回答
0755susan 12-24 10:32

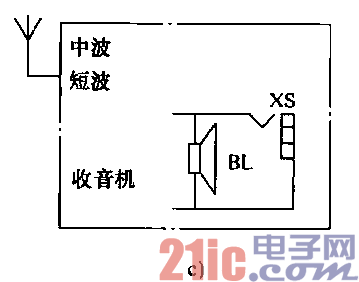

接收器電路原理如圖所示。把插頭XP插入收音機的耳機插座xs，當收音機接收到發

射機的信號后，從xs輸出的音頻信號由VD1、VD2、c2整流濾波，所得直流信號加到由VT1、VT2構成

的復合管的基極，使其導通，繼電器KD因此吸合。KD吸合，可以利用它的常開與常閉觸點接到任意負載

電路中，實現接通或斷開的無線遙控。
