本節介紹采用三星公司THBT- T01/THBT-R01專用發射／接收芯片，由80個引腳組成的微電腦紅外

空調遙控器。KFR-24GW(J)型是掛壁式空調器電控系統，采用無線遙控和液晶顯示。遙控器由紅外遙控

發射器和紅外遙控接收器兩部分組成。

??? (1)遙控發射器

??? 1)遙控發射器功能與組成：遙控發射器

的前部裝有紫色有機透明玻璃的紅外指令信號

輻射窗口，發射器的功能是產生并向前方空間

發射被38kHz調制信號調制的紅外線，用以控

制空調器的運轉與關停，更好地實現空調器的

各種功能，并能在自身的液晶顯示屏上顯示出

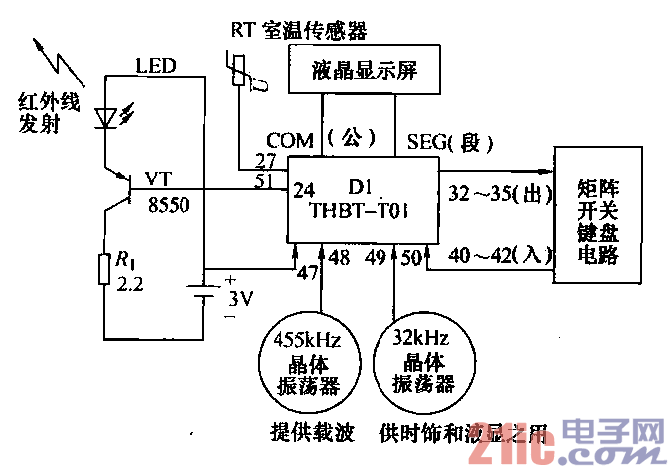

風速、溫度、定時等多種功能符號。圖18-7為

發射器的原理框圖。
