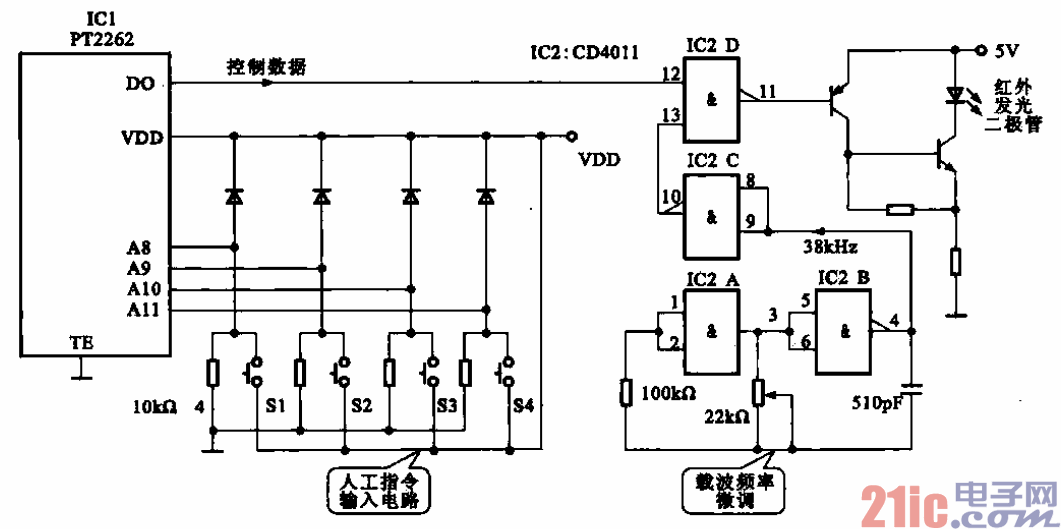

所示為采用PT2262的紅外發射電路。電路中，當S1—S4任意一個或幾個按下時，IC1
( PT2262)加電工作，IC1通過對人工指令的識別和譯碼處理后開始輸出脈沖數據信號。同時，由IC2A
和IC2 B組成的脈沖振蕩器也開始振蕩，振蕩頻率可由22 kn電位器精確調整為40 kHz:或38 kHz，此頻
率即為紅外載波頻率。PT2262輸出的脈沖數據信號送到IC2 D對38 kHz載波進行調制，然后經三極管
驅動紅外發光二極管發射出紅外光信號。
