該紅外線遙控插座主要由電源、紅外線接收及插座電源通斷控制三部分構成。在接通市電后，交流市

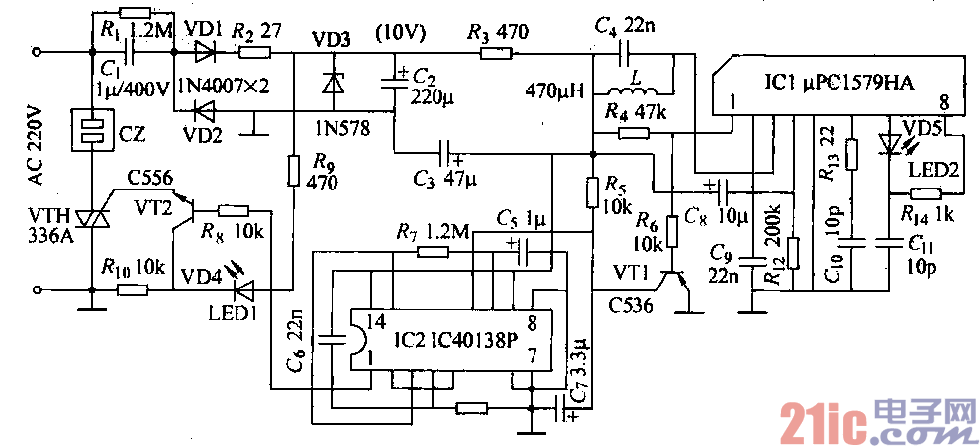

電經cI限流，VD1、VD2整流，G濾波，VD3穩壓后獲得iov直流電壓，如圖18-48所示。

??? 該電壓一路經Rs加至紅色發光二極管VD4正極，另一路經R進一步降壓，Ca再濾波后得到約SV工

作電壓。該電壓一路經電感L濾除高頻干擾后加至紅外線接收lC電源端③腳；另一路直接送往雙D觸發

器電源端@腳和⑨腳。

??? 當按下遙控器控制按鍵時。遙控器所發射的紅外線被紅外線接收二極管VD5接收后轉變成電信號，由

1CI⑦腳送入IC內部，經整形、放大及譯碼后從①腳輸出一組負脈沖信號。于是VT1的c極輸出正脈沖，

其觸發信號新至IC2的觸發端⑩腳。因③腳為低龜平，⑩腳、⑨腳接的是高電平，其輸出端@腳應輸出低

電平，即觸發器觸發端③腳輸入低電平，因②腳與⑤腳相連為低電平，④腳、⑥腳為低電平，觸發器①腳

輸出高電平。于是控制管VT2導通，雙向晶閘管VTH導通，使插座CZ上的用電器得電，同時發光二極

管LED1點亮，并維持此狀態不變。如果再按一次遙控器控制按鍵，觸發器蒜轉，0腳就會輸出低電平，

晶閘管關斷。LED1同時熄滅，插座上的用電器停止工怍。圖中R，、cI及尺，：、G有一定的延時作用。
