兒童和高齡老人丟失的現象經常發生，到處尋找，給家庭帶了不應有的巨大痛苦和經濟損失；另外，也

給不法分子、人販子以可乘之機。為此，設計一個無線電遙控器，在兒童或高齡老人身上戴上一個發射器，

在監護人身上帶一個接收器。當兒童或高齡老人離開監護人（家長或保姆）距離3～4米時，監護人接到報警

聲，由于距離不遠，很快可以發現，不易丟失。該裝置特別適用于在節假日，商場、鬧市等人群擁擠的場合。

??? 該裝置由發射器和接收器組成，其電路組成及原理分析如下：

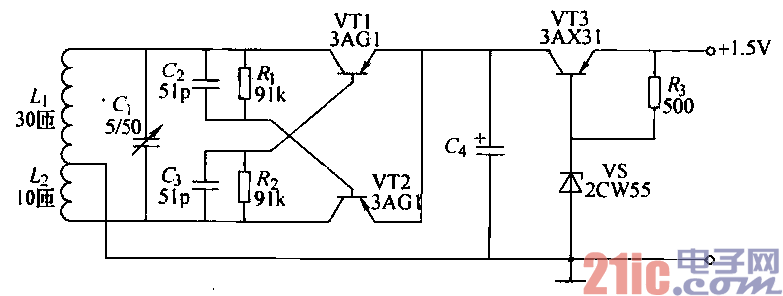

??? (1)發射器電路發射器電路

如圖18-4所示。當VT3導通后，

給VT1、VT2加上正向偏壓，

VTI、VT2組成自激多諧振蕩器開

始工作，產生頻率為1600～

1800kHz的高頻等幅振蕩信號，經

Li、Lz和cl諧振選頻回路，調整

cl的大小，選取需要的發送信號頻

率，經磁棒天線發射出去。

??? 其中L1，Lz分別用紗包線繞制80匝和40匝，微調電容c】為5—30pF。

??? (2)接收器接收器電路如圖18-5所示。接收器天線Li接收到發射器的信號后，經L2和cj調諧回路

選出與發射器同頻率的遙控信號，由于接收的信號很微弱，經vri、VT2、VT3進行多級放大，推動四聲

集成音樂片工作，由于輸幽功率較小，經末級VT4放大后，使揚聲器Y工作，發出音樂聲，提醒監護人，

尋找附近的兒童或老人。
