所示為典型紅外遙控電路的發射和接收部分。遙控發射器部分主要是由發射芯片htPD1913C、

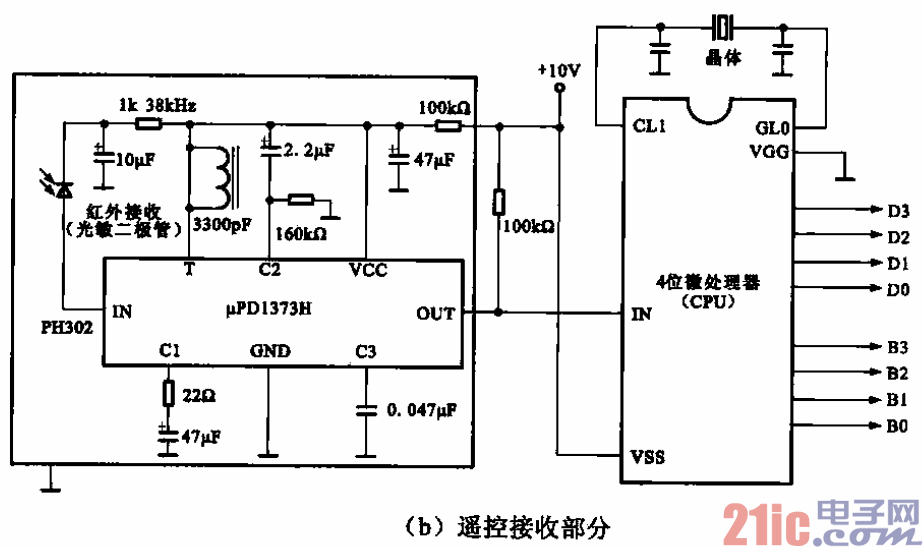

455 kHz陶瓷諧振器、紅外發光二極管、操作按鍵等部分構成的；遙控接收器部分主要是由遙控接收頭

pPC1373H、晶體、4位微處理器及外圍元件等部分構成的．

??? 當操作遙控按鍵時，人工指令信號經發射芯片VPD1913C對控制信號進行編碼、調制等處理后輸出，

再經放大器VT1放大后，由紅外發光二極管發送出去：由遙控接收器部分的光敏二極管接收，并將遙控

信號送入遙控接收頭VPC1373H中進行放大、濾波和整形等處理后輸出，最終送入微處理器中，使其輸

出控制指令，控制被遙控設備動作，實現相應的功能。

?
