電路由兩部分組成，

??? (1)電源電路電源經T變壓，將交流220V降為33V，經全波整流、濾波、三端穩壓分別輸出+24V

和_}-lzv給控制電路供電。其中__-24V也可用交流24V。

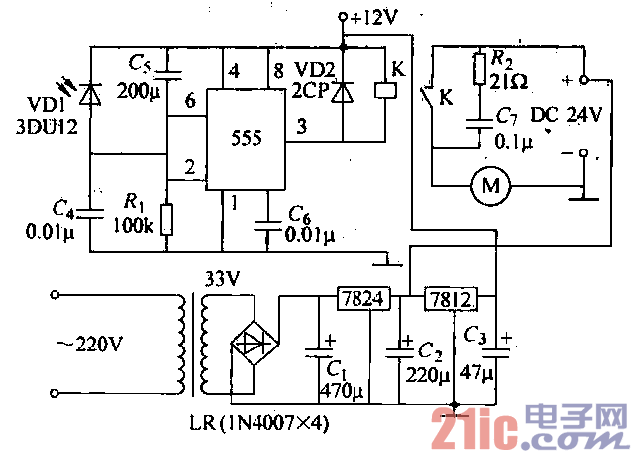

??? (Z)控制電路光電二極管也經常與555電

路結合組成各種控制電路，圖給出了一個

實用的太陽能熱水器（太陽灶）自動跟蹤遙控器。

光敏二極管VD1安裝在一個定向收光筒內，比太

陽能熱水器受光方向超前2度，555作為滯后比

較器工作。當太陽光直射到光敏二極管VD1

(3DU12)時，其阻值下降，電流增大，使555③

端輸出低電平，繼電器J吸合，常開接點接通電

機電源，電機通過減速齒輪驅動太陽能熱水器順

時針運轉。當照射VD1的陽光減弱時，555輸出

高電平，繼電器J常開觸電斷開，切斷電極回路

電源，電動機停止轉動。這樣，就使太陽能熱水

器始終緊跟著太陽，叫做“太陽走我也走”地追

著直射太陽光，達到最佳受光狀態。
