現在家庭中，彩電、空讕、音響的遙控器有多個，如果一個遙控器控制多臺電器有多好?。”倦娐房?br/>
以同時對多路家用電器進行遙控，電路具有簡單可靠、省電、制作容易等特點，遙控距離8m以上。

??? 電路的工作原理。本電路由發射和接收兩部分組成，如圖18-30所示。

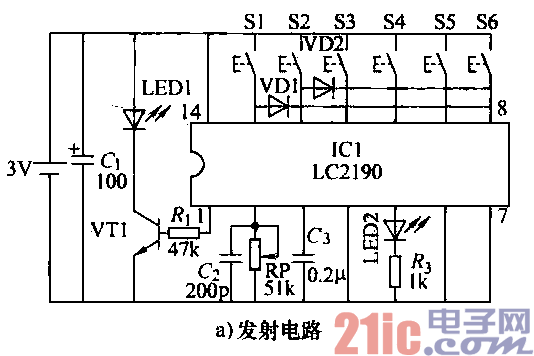

??? 1)發射電路：發射電路如圖18-3 0a所示，以LC2190為核心，其采用雙列直插式@腳塑封結構，內含

編碼器、調制器等。在發射電路中，S1—S6為編碼開關，按下不麗韻開關，集成電路內部形成不同的編碼

方式，即能產生6種二進制碼。其中S1、S2為連續發射方式．S3—S6為單次發射方式。按該圖圖中接法，

加入VD1、VD2后，Sl、S2亦成為單次發射方式。C2為脈沖間隔定時電容，由它決定兩次發射遙控信息

的時間間隔。編成的二進制碼進一步對內部產生的38kHz方渡進行調制。調制后的編碼信號由IC1①腳輸

出，經VT1放大后，由紅外發光二極LED1發出。C2、RP與內部集成電路構成76kHz振蕩器。76kHz信

粵經內部分頻后得到38kHz信號。由此可見，調節RP可以改變載波頻率。當集成電路處于發射狀態時，

它同時驅動發光二極管LEDZ作發光指示。R3為其限流電阻。

．z)接收電路：如圖18-30b所示，接收電路以‘LC2200為核心。遙控器發射的編碼信號經過紅外接收集

成電路CX20106處理，送LC2200譯碼居輸出控制各路負載。CX20106內含限幅放大、帶通濾波、檢波、

積分及整形等電路。IJC2200內部含有服幅放大：設彩整形、譯碼愛誤碼識別等電路。在接收電路，調制

后的編碼信號由gt外接收管LED3接收，并送人：CX20106內部．，經IC內部限幅放大、檢波、積分、．整形

后，由IC2⑦腳輸出與發射器相一致的去除了38kHz載波的編碼信號。兄、G構成內部前置放大器的負

反饋回路，(為檢波電容．Ca為積分電容，用以濾除38kHz載波信號及其諧波成分。IC2⑦腳送出的編

碼信號進入譯碼器IC3⑩腳，經過1C3內部整形、譯碼后，還原成6路信號，分別由A～F端輸出。A～F

的輸出有自鎖和互鎖兩種方式，這可利用⑩腳M端來選擇。當M接Ⅵ砌時，為互鎖方式，即同一時刻

A～F只能有一路輸出；當M接地時，為自鎖方式，即A～F輸出端各自形成獨立的開關。本電路只畫

出一路輸出，其余的輸出電路完全相同。各人可根據實際需要取相應的輸出路數。當C輸出高電平時，

該高電平驅動發光二檄管LED4發光指示，顯示接收到遙控信號。同時使VT2導通，繼電器K得電吸

合，常開觸點閉合，電源插座有電，接在插座上的用電器開始工作。直到再按一次遙控開關S3，C輸出

端重新恢復成低電平，VT2截止，K釋放，用電器停止工作。為了遙控多個電器，電源插座Xl、X2…

X，可多并聯幾個。
