紅外遙籃電躊是可將不衛生的觸摸開關控制方式改為非接觸式感應控制方式的智能電磷。所謂智能就

是自動能辨別水池旁是否有人需要用水，當用水者靠近水池時，水龍頭就自動放水，當你洗完手離開時．

水會自動關閉。同時，照明燈延時數分鐘后會隨之熄滅。

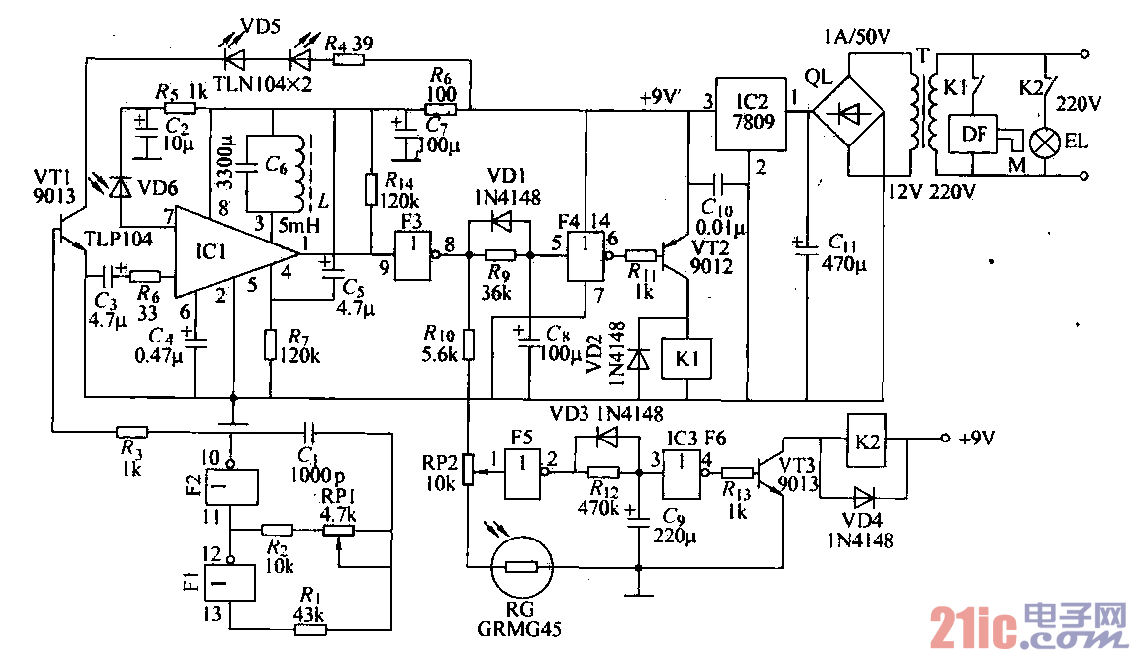

??? (1)電源電路，電路由降壓、整流、濾波、穩壓電路組成。

? 。(2)紅外振蕩器及紅外發射電路圖中反相器中韻兩個非門Fl、F2以及外圍的RL、島、RP1、C構

成自激多諧振蕩器，其振蕩頻率由下式計算：f=0.445/ (R2+RRPl) Ci，本例使振蕩頻率為38kHz。該振

蕩器輸出的方渡經颶限流，再經過晶體管VT1放大，去推動紅外線發射管TLN104（Ⅵ兩），并使其發射

出經調制的紅外光輻射波。

??? (3)紅外接收與放大解調電路假設這時無人洗手，則發射的紅外光經空間輻射出去而不會反射到紅

外接收管VD6上，則電磁閥DF處在靜止?fàn)顟B(tài)。當有人洗手的情況則相反。這時，由于發射管與接收頭安

裝在間距約20cm，其夾角為60'C左右的水池平面板上，所以紅外線可以通過人體折射回落到接收管-VD6

的端面上，經VD6輸入到紅外線專用接收的集成塊IC1內，使其內部的進頻放大器選頻放大、檢波以及整

形后，便由①腳輸出低電平，再由反相器F3反相輸出高電平。

??? (4)供水延時電路由反相器F3反相輸出高電平一路送到放水電磁閩的鑒別電路尺，及G進行延時，

電容器C8經颶充電，被充至電源電壓2/3 Vcr時（設置2s的延時電路是防止有人經水池旁通過的一瞬間

使電磁閥DF誤動作放水而設的）．反相器F4便輸出低電平，晶體管VT2飽和導通，繼電器Kl吸合，常

開觸點Kl亦閉合，接通電磁閥DF的工作電源，使電磁閥暇合，給洗手者供水。

??? (5)光敏控制照明電路F3輸出的另一路高電平經Rio送至F5酌檢測點RP中心觸點上，若為白天的

話，則光敏電阻RG受到光照而使其阻值降到lkfl以內，這樣即使F3輸出高電平，但是該電壓經過電阻

Rt。、RP2、光敏電阻RG的分壓并適當調整微調電阻RP2的動觸點，使非門F5的輸入電平處在l／3Vt:c以

下，因而它的輸出仍為高電平，再經反桔器F6的翻轉輸出低電平，促使晶體管VT3截止，繼電器K2不

動作，其觸點K2不閉合，照明燈不亮。

??? 晚上光敏電阻盂光照，阻值為暗阻（幾乎無窮大），即相當于開路，此時當F3輸出為高電平時，非

門F5的輸^電平高于閾值，故F5輸出低電平，非門F6則輸出高電平，晶體管VT3飽和導通，繼電器

K2吸合，常開觸點K2亦吸合，燈沲EL得電點亮為洗手者提供照明。當洗手者用完水離開后，紅外接

收管接收不到VD5 (TLN104)發出的信號，非門F3則輸出低電平，電容器c8上‘的電荷經二極管VD1

迅速泄放了、即晶體管VT2立刻由飽和轉入截止?fàn)顟B(tài)，繼電器Kl釋放，其觸點Ki打開，即電磁閥DF在

人離去的瞬間迅速關閉停水。電阻R12及電容器Cg的值選得較大，非門F5即使在人離開的曉間翻轉輸

出高電平，而二搬管VD3反偏截止，電容器要經電阻Ri。緩慢地充電，約3min后待G上端電壓充至2／

3 Va:時，才轉為低電平，F(xiàn)3失去基極偏壓退出飽和而截止，繼電器。KZ釋放，觸點K2打開，燈泡EL自

動熄滅。

??? (6)驅動執行電路驅動執行電路主要由繼電器Kl吸合，常開觸點Kl亦閉合，接通電磁閥DF的工

作電源，使電磁聞吸合，給洗手者供水，也接通照明電路，使燈泡EL發亮。反之，繼電器常開觸點斷開，

切斷電磁閥和照明電路，停水熄燈。
