下面介紹的遙控電動窗簾能在距窗口3—5m的距離內有效地控制窗簾的拉開和拉合，既方便了主人又

給家庭增添了現代情趣。這種遙控電動窗簾分為發射機和接收機兩大部分，它的電路簡單，取材方便，制

作和調試也較容易。

??? (1)發射電路工作原理遙控電動窗簾的發射機如圖18-33a所示，由晶體管VTI、VT2共同組成電感

三點式推挽振蕩器。電路中的托、島為偏置電阻，G、c{為反饋電容．Cl與L．構成并聯諧振回路，調

節C，的容量，即可調諧發射機的振蕩頻率，振蕩頻率大約為28—30MHz。Lz是天線耦合線朋，它可將Li

中的高頻等幅振蕩耦合過來，并由天線向周宙空間發射出去。

? 元器件的選用：VT1、VT2為任何型號的NPN型小功率硅管．可選用的型號很多，如3DG6C、

3DG8C; 3DK3等。要求兩管的p>80，且兩管盧值相近。這兩只晶體管的工作頻率較高，衡量晶體管工作

頻率的重要參數是特征頻率jT，它的定義是：髓工作頻率的升高，晶體管的口值要下降，fT是J9下降為1

時的工作頻率，在這里要求兩管的fr> 200MHz。Ci為5/20pF的半可變瓷介電容器；G、cI為50～

lOOpF的云母或瓷介電窯；蜀、島的阻值在調整時確定，阻值為15～50kfl。??? ：

??? h用直徑L Omm的鍍銀線或漆包線在直徑12mm的圓棒上繞lo固，繞好后在6圈處用導線焊出一抽

頭．然后抽出圓棒將線圈拉伸至2,5mm長，做成空心脫胎線圈。

? L用直徑o．9mm的鍍銀線或濤包線在直徑9mm的圓棒上繞4圈，抽出：圓棒后拉長至7mm。在焊接使

用時，將L2裝人Li內。

??? 電源E的電壓可在9—15V之間選用，電壓高，發射功率就大些。為了縮小發射機的體積，這里采用

積層電池。

??? (2)接收及機械部分的制作

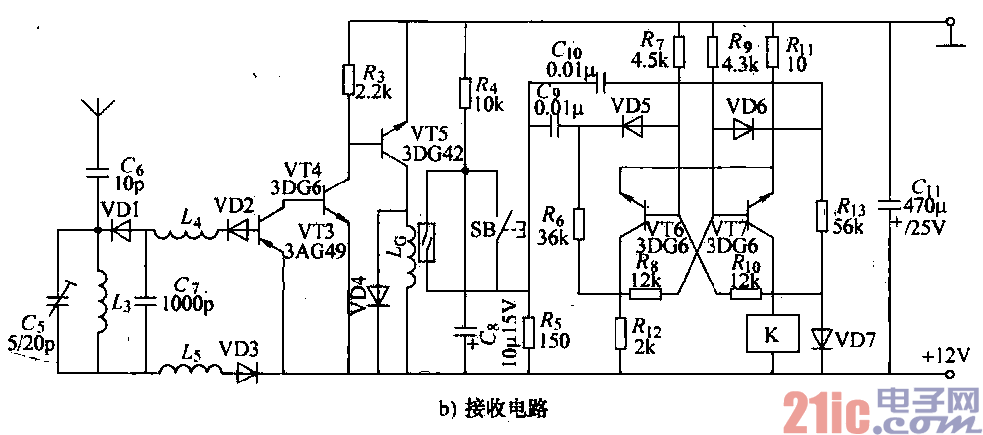

??? 電路工作原理：接收部分的電路如圖18-33b所示，它由遙控接收電路和一個雙穩態電路共同構成。遙

控接收的原理很簡單，由天線接收到的發射機發射的信號，經電容C6耦合到由L3、C5構成的諧振回路，

然后將信號送人二極管進行檢波，再經C7、b、L；濾波后送至VT3、VT4、VT5組成的放大器放大。電

路中的k為干簧管線圈．當無接收信號時．VT5的輸出電流很小，LcJ中產生的磁場無法使干簧管吸合，

當接收到發射機發出的信號指令時，VT5的集電極電流猛增，使得干簧管線圈中的磁場大大增強，干簧管

被吸合。

??? 雙穩態電路由晶體管VT6、VT7組rj，當接通電源時，VT6、VT7必有一管截止另一管飽和，這是由

它的電路結掏決定的。假定VT6處于截止狀態，也就是說VT6的集電極電位近似等于電源電壓，這個電

壓經過R8和島的分壓加到VT7的基極上。如果電路參數選得恰當，就可以使vr7獲得足夠大的基極電

流，因而使VT7工作在飽和導通狀態。因為VT7處于飽和狀態，所以VT7的集電極電位接近于零，VT7

的集電極電壓又經Rz，島的分壓加到、rr6的基極上，由于VT6和VT7盼發射極上申有電阻Rr，，．只要

Riz、馬的阻值適當，就能使VT6的基極電位低于發射極電位，因此保證了VT6處于穩定的截止狀態。如

果不改變電路的工作條件，電路就一直處于這個穩定狀態（VT6截止、VT7導通）。由此可見，在雙穩態

電路中，一管的截止保怔了另一管的飽和導通，而另一管的飽和導通又保證了這一管的截止，兩管的截止

或飽和狀態交替進行，互相制約。

??? 假定在飽和導通管VT7的基極上加一個幅值足夠大的負脈沖信號（也就是在VT7的基極上加一個作

用時間很短的負輸入信號），于是VT7的基極電位下降，基極電流減小，如果減小到一定程度，將使VT7

退出飽和狀態-其集電極電位升高。由于VT7的集電極電壓通過R．：和R，的分壓加到VT6的基極上，使

得截止管VT6的基極電位升高并退出截止狀態。這時，即使加在VT7基極上的負脈沖已經不存在（因為

它的作用時間很短），但是由于VT6的集電極電位已經降低，晶體管已進入放大區工作，通過Ra、R9的分

壓耦合，也會使VT7的基極電位進一步降低，使得其集電極電流也更小。這樣循環往復，進行一環扣一環

的鏈鎮反應，VT7的基極電位越來越低，VT6的基極電位越來越高，直到VT7截止，VT6飽和導通，這

個過程才停止，于是t雙穩態電路在這個新的狀態（VT7截止，VT6飽和導通）下穩定下來。在外加信號

的作用下，雙穩態電路從一個穩定狀態過握到另一個穩定狀態的過程，叫做翻轉。如果此時再給VT6的基

極加一個負脈沖，電路又會重復上述過程，翻圓VT7飽和、VT6截止的狀態。

??? 電路中的C8上充有很高電壓（約等于電源電壓），當接收電路接收到發射機發出的信號時，干簧管被

吸合，cs的負極與G、Cl。接通，這相當于在YF6、VT7的基極上同時加了一個負脈沖，由于負脈沖只對

飽和的晶,f奉管起作用，此時雙穩態電路翻轉，進入一個新的穩態。當發射機再次發出信號干簧管再次吸合

時，電路又被觸發翻回原來的狀態。串在VT7集電極回路上的繼電器K也髓著雙穩態電路而動作。當繼

電器吸合時t發射機發射信號使繼電器釋放，再次發射時，繼電器叉重新吸合。

??? 電機控制電路如圖18-3 3c所示，圈-K2為接收電路書繼電器的觸點，Sl、s2為自制的限位開關。當

繼電器吸合時，Kl和K2的中間簧片與常開觸點接通，電源通過Sl、S2給電動機供電，電動機轉動，稱

為正轉．開始拉動窗簾；當窗簾拉合后t設在拉線上的擋塊使S2斷開，這時電動機唇斷電停止蔫動。：若想

把窗簾打開，可再發射遙控信號，使得繼電器釋放。從圖18-33中看出，Kl、K2的中心簧片與常閉觸點接

通，電動機因電源反接而反轉，拉開窗簾。當拉到一定位置時，設在拉線上的另一擋塊使限位開關Sl斷

開，電動機因電源斷開而停轉：
