在不需要多路控制的應用場合，可以使用由常規集成電路組成的單通道紅外遙控電路。這種遙控電路

不需要使用價格較高的專用編譯碼器，因此成本較低。

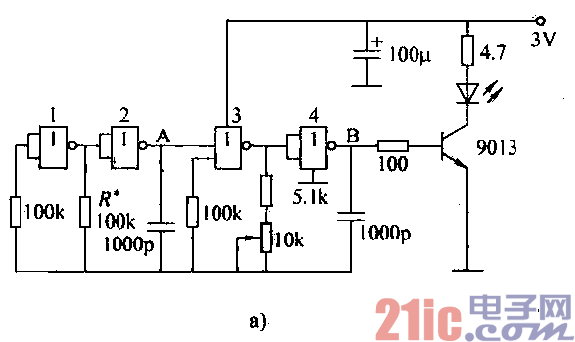

??? 單通道紅外遙控發射電路如圖18-56La所示。在發射電路中使用了一片高速CMOS型四重二輸入“與

非”門74HCOO。其中“與非”門1、門2和其他元件組成低頻振蕩器，振蕩頻率為f，門3、4組成載波

振蕩器，振蕩頻率鼎調在38kHz左右；振蕩頻率fi不必精確調整，，l對fo進行調制，所以從“與非”

門4輸出的波形是斷續的載波，這就是經紅外發光二極管傳送的波形。

??? 幾個關鍵點的波形如圖b所示，圖中Br波形是A點不加調制波形而直接接高電平時B點輸出的

波形。由圖18-56b可以看出，當A點波形為高電平時j紅外發光二極管發射載波}當A點波形為低電平

時，紅外發光二極管不發射載波。這一停一發的頻率就是低頻振蕩器頻率^。在紅外發射電路中元器件選

擇上，不采用價格低廉的低速CMOS四重二輸入“與非”門CD4011，而采用價格較高的74Hcoo，主要原

因是由于電源電壓的限制。紅外發射器的外殼有多種多樣，但電源一般都設計成3V，使用兩節5號或7號

電池作電源。CD4011的標秣工作電壓為3～18V，但對處理數字信號而言，使振蕩電路起振，產生方波信

號的工作電壓大于4. 5V才行，否則不易起振，影響使用。而74HCOO系列的CMOS數字集成電路最低工

作電壓為zv，所以發射器使用3V電源更為方便。
