溫度的變化直接影響家禽的產蛋率。以母雞為例．必須對雞舍進行合理的光照和溫度控制。本例介紹

? 一種用于雞舍及其他產蛋家禽的自動光控溫控裝置。該裝置具有光照變暗自動開啟照明燈，舍內溫度下降

? 自動啟動加熱器的功能。采用高速功率開關集成塊TWH8778作為主控元件，簡化了線路，適合家禽養殖

? 個體戶使用，：

??? (1)工作原理

??? 1)直流電源電路：220V交流市電經電容cl降壓J二極管VD2半波整流，VD2穩壓9V，供締控制

? 電路。

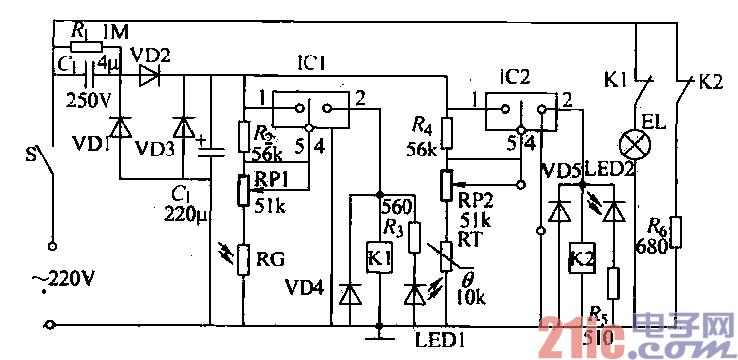

??? z)光控電路：圖是本控制器的工作原理圍，圖中IC1、IC2采用了兩塊新高速電子開關集成電

? 路。當IC1的控制端的電壓高于1.6V時，其導通，否則截止。光控電路傳感器由光敏電阻RG擔任，當有

? 光照時，阻值變小，亮阻小于lOkfl，當其壓降降低到1，6V時，IC1不導通，②腳輸出低電平，繼電器Kl

? 不工作t燈泡EL不亮。當天變暗后，光敏電阻阻值變大，其壓降升高至1.6V以上時，ICI導通，②腳輸

? 出高電位-繼電器Kl吸合，電燈發光，為雞舍增大照度，同時，發光二極管LEDI發光，指示處于增加

? 照度狀態。當光線變強后，繼電器Kl又釋放，燈泡EL也隨之熄滅。? ：

??? 3)溫控電路：溫控電路由IC2等元伴組成。傳感器用的熱敏電阻RT用負溫度系數，當溫度上升時，

其阻值變小t熱敏電阻的壓降低于1. 6V，IC2不導遙，繼電器K2不工作，加熱器也無電源。當溫度下降

時，熱敏電阻的阻值上升，其壓降也上升，當升高到1. 6V以上時．TWH8778導通，繼電器K2得電動

作，接通加熱器Rs的工作電源，為雞舍加熱，同時，LED2發光，指示處于加熱狀態。當溫度又升高到一

定值時．IC2又截止，加熱器停止加熱。這樣如此不斷循環，可保證雞舍內溫度恒定。

?
