DC耦合垂直偏轉和東-西輸出電路圖TDA8350Q

DC耦合垂直偏轉和東-西輸出電路圖TDA8350Q
提問者：xdy0987 地點：- 瀏覽次數：886 提問時間：02-22 14:13
我有更好的答案
提 交
1條回答
nvyywew2 02-26 16:25

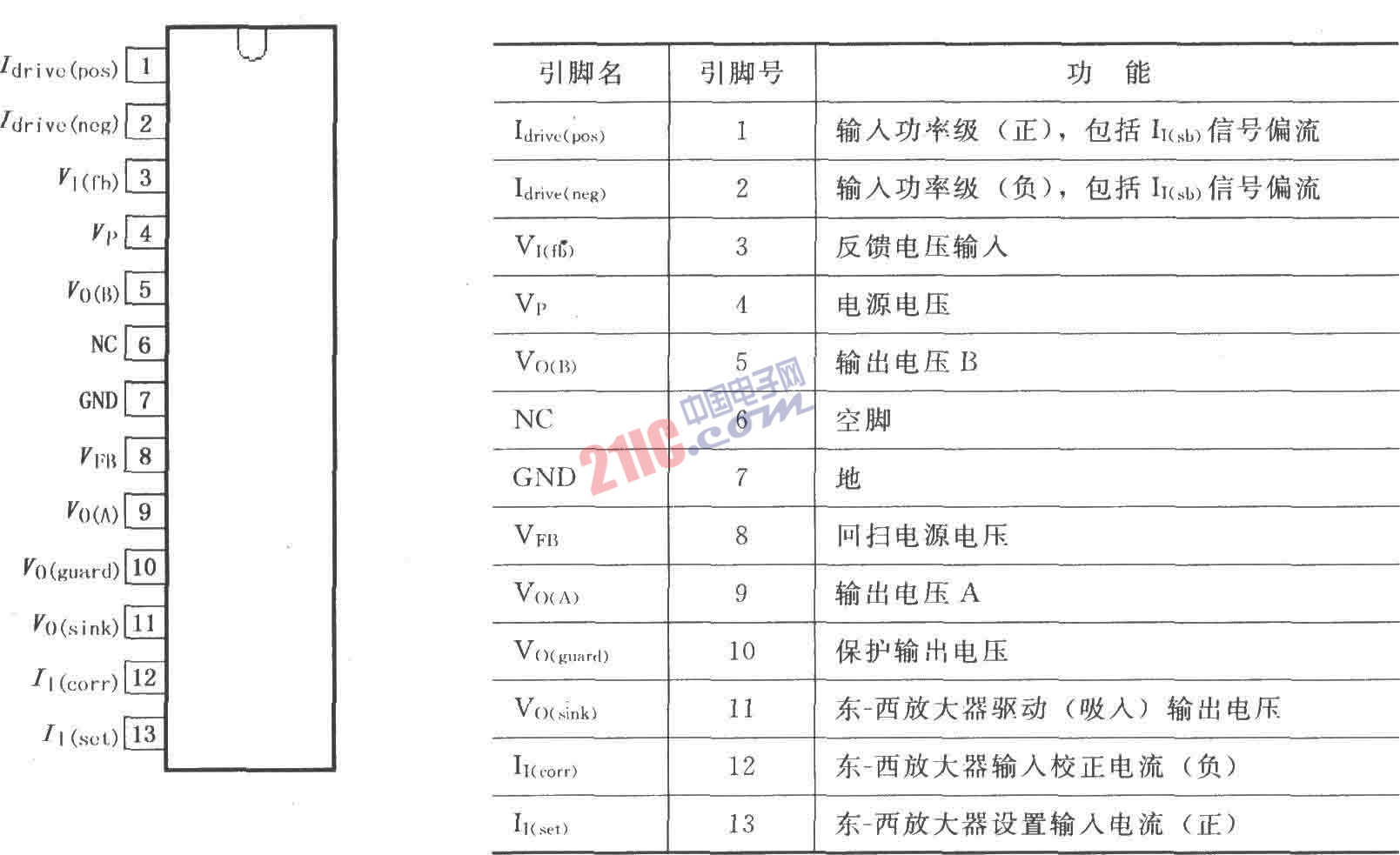

TDA8350Q是用于90o和110o彩色偏轉系統的功率電路，場頻為50～120Hz。電路提供一個DC驅動垂直偏轉輸出電路(工作于高效率G級系統)，一個吸入二極管調節器電流的東-西驅動器。TDA8350Q具有一個信號變換電阻的東-西輸出級、高EMC抑制(輸入共模信號)和垂直回掃開關。TDA8350Q的引腳排列及功能如圖所示。

?

?

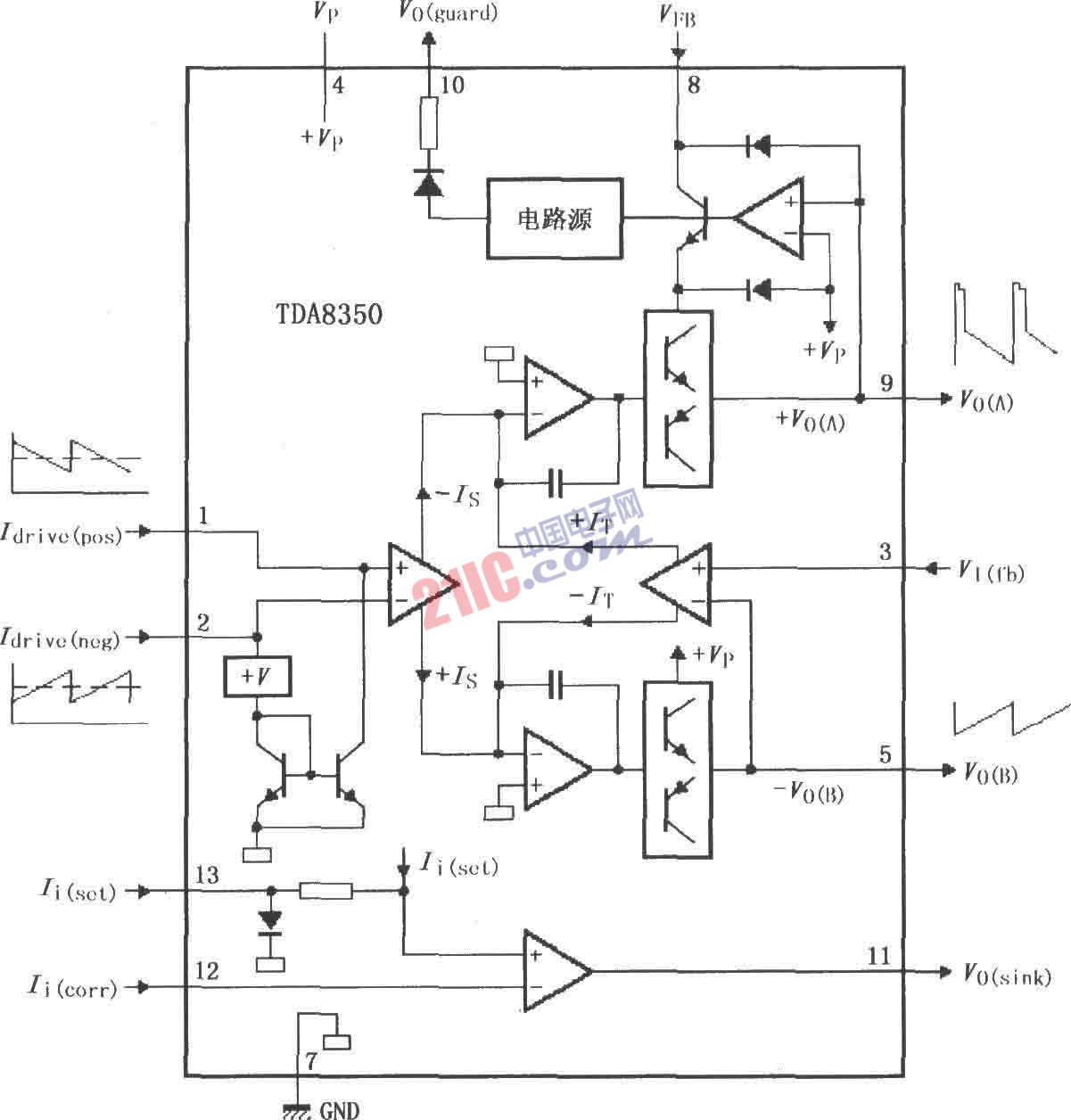

TDA8350Q的內部功能電路與輸入輸出波形：

?

?
