電源電路充電電路

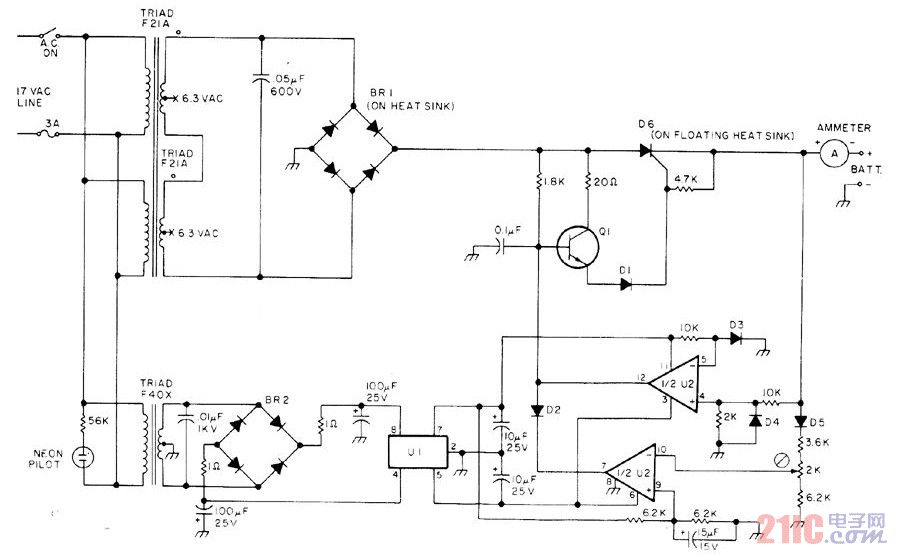

可調終止-充電電路圖

可調終止-充電電路圖
提問者：Oo一笑 地點：- 瀏覽次數：8189 提問時間：08-22 12:51
我有更好的答案
提 交
1條回答
qq967873880 08-26 00:36

這個電路利用美國國家半導體公司生產的LM319D雙比較器U2來感應充電電池的電壓并提供電源保護以防止短路或者反轉充電線。12V蓄電池的充電電壓可以用2K電位器調節。利用Raytheon RC4195NB來分離±15V電壓。穩壓器U1為U2而提供。D1-D5為1N4002或HEP-R0051。D6為2N682 或HEP-R1471。
