CL型功率放大電路是一種既無輸出電容又無反饋電容和補償電容的功放電路，全電

路只由晶體管（或場效應管）與電阻組成。電路中能夠產生反饋、移相的元件都去掉了。從

理論上講，這種放大器能夠?qū)斎胄盘?hào)的一切頻率給予一視同仁的放大。即對輸入的信號

除了放大外，不進行任何形式的改變。

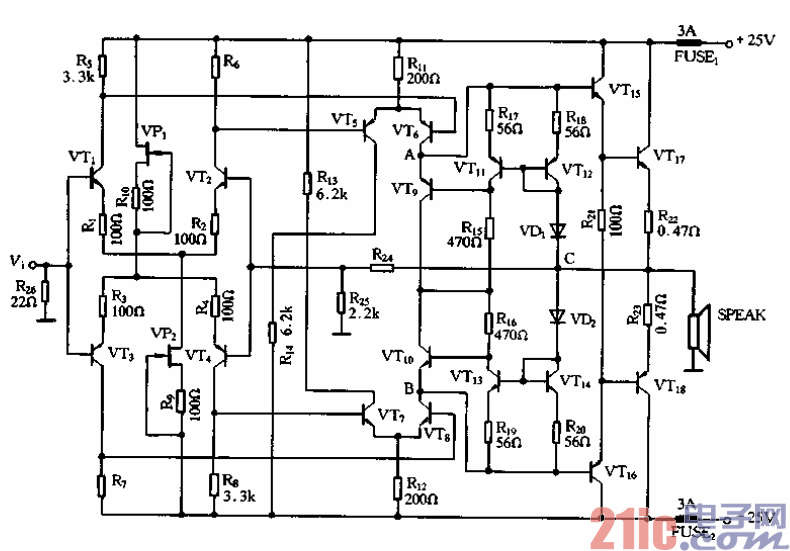

??? 圖2-38是一款由晶體管、場效應管和電阻共同組成的全互補雙差分輸入的CL功放電

路。

??? 由晶體管VTi～VT4組成的全互補差分電路和場效應管VPi,VP2分別組成的恒流

源，構成了本電路的輸入級。場效應管恒流源由于結構簡單、不需偏置、溫度穩定性好和

動態內阻高等特性，更接近于理想的恒流源。

??? 電壓放大級采用差分式平衡放大電路，它由VTs～VTio組成，由于本級積差分電路

與輸入級雙差分電路能夠?qū)崿F(xiàn)良好的匹配，使輸入級差分電路工作于雙端輸出的最佳

狀態，可大大提高共模抑制比，并減小輸入級的失真o同時這種兩級差分電路會產生

極強的直流負反饋，使整個電路各級的直流工作點非常穩定，這也正是獲得靚聲的基本條

件。

??? 平衡式放大的原理是：當信號的正半周時，VT6及下級輸入可等效為恒流源負載，

使VT8的電壓增益比電阻負載時提高一二個數量級o當信號的負半周時，VT8及下級輸

^可等效為一個恒流源負載，使VT6的電壓增益提高一二個數量級。這種電路增益高失

真小，能使輸出管得到較大的推動功率。

?
