全對稱功率放大電路是把電路的輸入、電壓放大、推動和功率輸出各部分都制作成互

補對稱的形式，這樣可以充分發揮PNP型和NPN型晶體管的各自的特點，做到優勢互

補，使電路的穩定性和輸出的保真度更好。該電路的功率輸出級有全互補和準互補之分，

由于準互補的輸出管不需要要求較高的異極性配對，因此這種電路更適合業余愛好者裝

制。

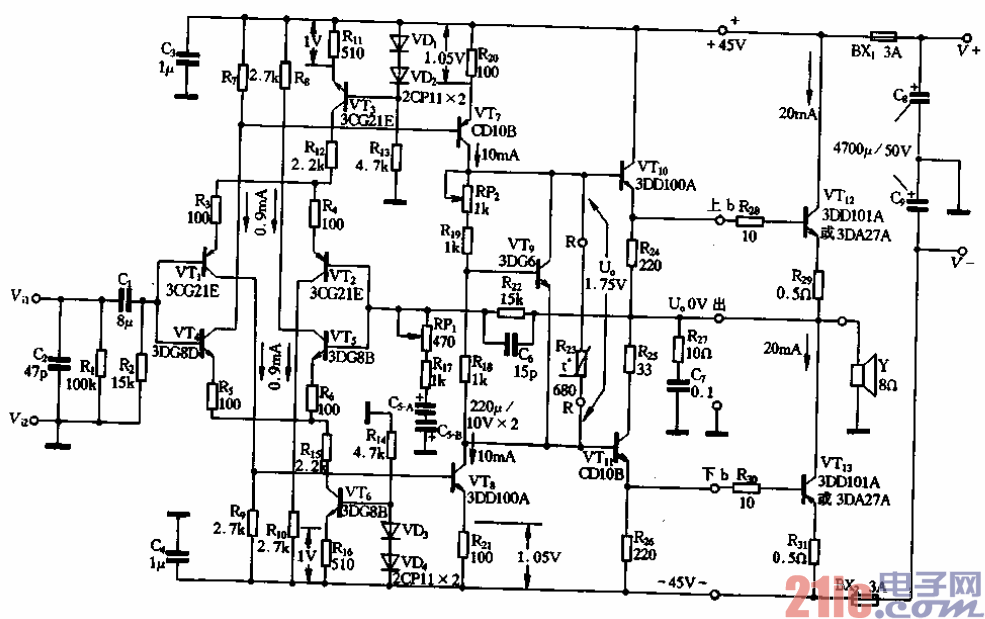

??? 電路原理如圖2-7Q由VTi、VT2和VT4、VB構成PNP和NPN極性的雙差分輸入

級，VT3和VT6分別是兩差分對的恒流源，VDi～VD4為兩恒流源的電壓基準。VT7、

VT8構成單端推挽電壓放大級并作為功放級的推動級o VTlo、VT12和VTli、VT13構成準

互補推挽功放輸出級oVTg、RPz等構成輸出偏置電路，調節RP2，便可調整輸出管基極

的靜態偏置電壓和靜態偏置電流。

??? R3～民及R21xR29、R31為各營發射極的負反饋電阻，用來穩定各級電路的工作點．

保持電路工作的穩定。

??? Ri’、Ris為保安電阻，即當因某種原因造成VT3或VT6被擊穿時，R12和Rl5也能使

差動電路勉強維持工作，防止危及其它晶體管損壞。

??? R22和RPi及R17、c5構成負反饋電路，決定整機的閉環增益，由于設置丁可調電阻

砌）1．所以本機增益還可根據需要隨時調整。

??? G、C4為電源退耦電容，防止因電源耦臺而造成的自激。

??? 調試要點：

??? 輸出端的中點電位可通過調整R“或R16達到，調整RP2使VTio-VTit兩管基極間電

壓為1. 65～1, 8V，并使輸出管靜態電流為30~50mA。

??? 差動輸入級各管的靜態電流為0,6～1mA，可通過測量R3～R6上的電壓箅得，調整

Ru和R16可改變恒流源電流，亦即改變了差分管各管的電流。

??? Vr7、VT8的靜態電流應在10mA左右，可通過測量射極電阻R20與R21上的電壓算

得，若不符合要求，可通過調整‰與R21達到。
