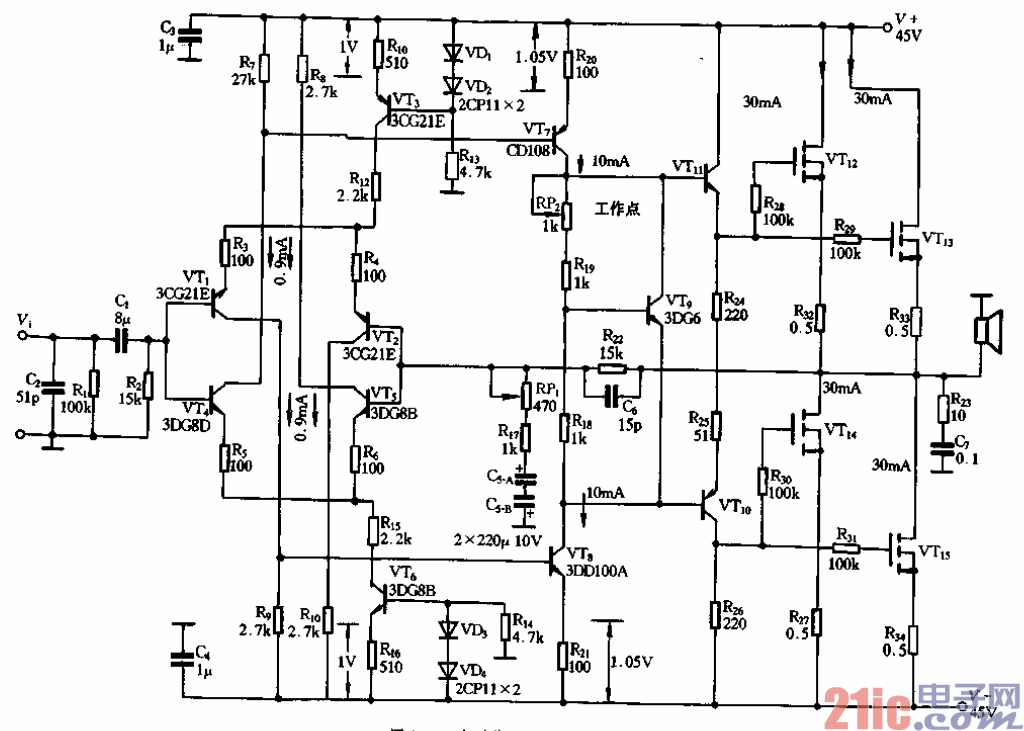

VTi～VT6組成帶恒流源的雙差分輸入級，在差分管每管

的發射極各接一只反饋電阻(№～R)，它起著電流負反饋?zhàn)饔?，能減小開環失真，提高

線性動態范圍，還能乎衡差分管的配對誤差。

??? VT7、VT8組成對稱互補式電壓放大級，VTio、v，rl l組成輸出推動級，VTg、褂）2等

組成輸出偏置電路。

??? VTi2～VTis組成由場效應管并聯的互補推挽功率輸出級，可輸出loow的功率，若

需要輸出較小的功率，可采用一對管作推挽輸出。場效應管并聯作功率輸出可增大輸出功

率，而且可減小輸出內阻。但多管并聯又有使輸人電容增大、增大前級負擔并降低轉換速

率的缺點。

??? Rzz與R17+RPi組成反饋回路，決定整機增益。

??? 調整RPz使輸出管靜態電流為30mAo

??? 電路元件除接圖所標選用外，還可參考前面的電路選用。
