用圖1-25的恒流源電路取代圖1-24中的R，就成了帶恒流源的差動式放大電路，如

圖1-27所示。這樣，只要，c3保持恒定，，cl和，正就不能同時增大或同時減小，從而抑制

了電壓的漂移。

??? 差動電路按其信號的輸人、輸出方式不同分為四種：雙端輸入，雙端輸出；雙端輸

入，單端輸出；單端輸入，雙端輸出；單端輸入，單端輸出。如圖1—28所示。

??? 四種接法的放大倍數可總括為：不論何種接法，只要是單端輸出，其放大倍數為基本

放大電路的一半；若為雙端輸出，其放大倍數與基本放大電路相同o

??? 差動放大電路一般總是作為放大電路的前級輸入部分o因此，它的輸出端總是要和基

本放大電路相連接。這對單端輸出的差動電路是不成問題的，而對雙端輸出的差動電路就

有所不便o因為它雖然有兩個輸出端，但與輸入信號之間沒有公共端，著采用單端輸出，

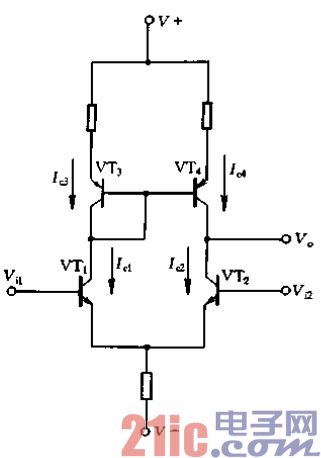

則無法發揮差動電路的優點。因此就需要一個雙端變單端的輸出電路與之相匹配，這便是

鏡像恒流源電路，如圖1-29所示。

??? 在圖1-29中，VT3、VT4構成鏡像恒流源，因此有：Ic,3=J d，而，c3 - Icl，

所以：Ic4=Icl

??? 輸出電流丁o= Id - lc2=Icl - Ic2 0

??? 在共模輸入（兩輸入端輸入幅值相等的信號時為共模輸人）時，I{:1=Ic2

所以f。=，＆一，c2 =0

和雙端輸出時一樣。

??? 差模輸入（兩輸人端輸入幅值相等而極性相反的信號時，稱為差模輸入）時：

??? Icl≈Icl一△Icl,? Ic2≈，c2+△Ic2

因為Icl≈，吐

所以，?！?AlC。

即差模輸入時，輸出電流是單管輸出電流的兩倍，也和雙端輸出一樣。

??? 上述電路原理在后面的實例中都會遇到。
