這是手機屏蔽電路，可作為手機充電器使用。到您的手機，意外使用或盜竊這個簡單的電路工作提供保障。當有人試圖拿走手機，它是能夠產生一個響亮的鳴叫聲。新增的功能，也作為一個移動充電器電路。

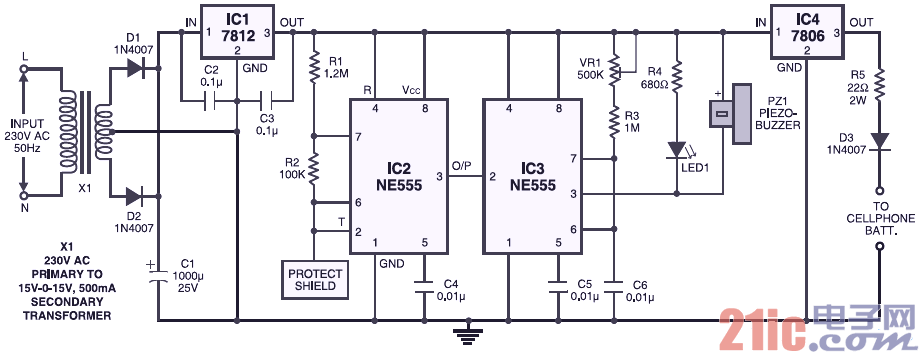

該電路由降壓變壓器X1的整流二極管D1和D2和濾波電容器C1。穩壓IC 7812(IC1)，連同噪音濾波電容器C2和C3提供穩壓電源。

手機屏蔽電路使用兩個選用NE555定時器IC：作為一個非常簡單的多諧振蕩器(IC2)的，則是一個第二單穩態多諧器(IC3)。多諧振蕩器定時電阻R1和R2，但沒有定時電容，因?yàn)樗c雜散電容的工作。其引腳6和2直接加入到保護盾建10厘米×10CM覆銅箔板。

電路固有的雜散電容足以提供約25 kHz的輸出頻率與R1和R2。這樣的安排提供了更好的靈敏度和電路允許用手工電容效應。立即分配給振蕩器的輸出脈沖觸發單穩態多諧振蕩器的引腳2。單穩態利用價值低電容C6，電阻R3和預設VR1的時機。

利用預設/微調VR1的，它是略高于多諧振蕩器，單穩態多諧振蕩器的輸出頻率改變。這使得電路待機狀態，只要沒有手電容目前。因此，在待機模式下，非穩態的輸出將是低。這往往使觸發單穩態成為低和輸出成為高投入。

警告指示燈蜂鳴器和LED1的加入，他們來是積極的，只有當單穩態多諧振蕩器的輸出灌電流。在待機狀態，LED1的繼續“關閉”和蜂鳴器是無聲的。由于有人企圖從衛冕盾的手機，他的手接近盾與盾，介紹手電容在電路接觸。正因?yàn)槿绱?，非穩態的頻率發生變化，這使得單穩態觸發器引腳變低和它的輸出振蕩。這會產生鳴叫的聲音從蜂鳴器，也使LED1的閃爍。

甚至可以被用來作為一個手機充電器的電路。它提供了180毫安通過穩壓IC 7806(IC4的)和電阻R5 6V輸出為手機充電。二極管D3辯護輸出極性反轉。

一般PCB上的電路，可有線。括在一個適當?shù)那闆r下，它提供充電器的輸出引線。利用10厘米×為10cm覆銅箔板或鋁板生產保護傘。把它掛起來對15厘米的塑料線工作的電路。所有電容器的信息應該是短期的。

微調VR1的小塑料螺絲刀，直到最終的蜂鳴器停止探空由小。送手附近的盾牌和微調VR1的權利，直到蜂鳴器鳴響。試驗和錯誤的方法，將它設置為最高水平的敏感性，為不久的手接近盾，蜂鳴器開始chirpring的LED閃爍。作為申請屏蔽銅包的替代品，金屬手機持有人可以利用作為盾牌。

?
