電源電路恒流源電路

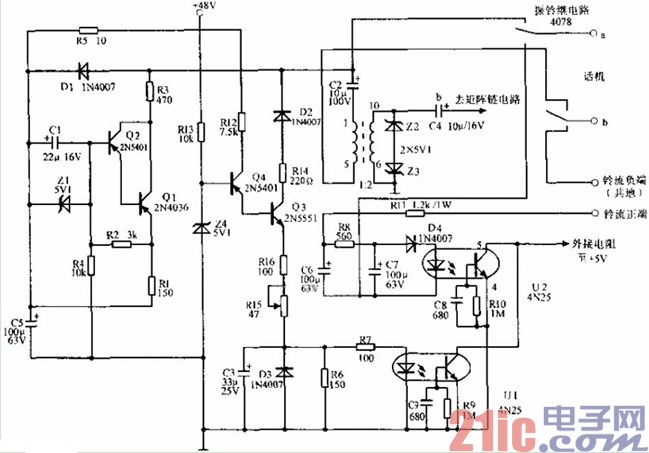

恒流源供電和摘機檢測電路圖

恒流源供電和摘機檢測電路圖
提問者：btvwerwer 地點：- 瀏覽次數：1819 提問時間：06-28 19:17
我有更好的答案
提 交
1條回答
低調青芒 07-04 17:07

該電路用在HJD05型程控用戶電話交換機上。直流通路是+48V，電阻R5、R1，晶體管Q1、R3組成了電源正端一側供電電路。由R3上端經繼電器接點接至分機電話線a端。分機電話線b端則經繼電器接點接至電阻R14上端，通過R14、晶體管Q3、R16、R15、R6和R7、光電耦合器的發光二極管至電源0V端，構成了電源負端一側供電電路。
