所示的電路既可以作為半導體收音機的直

流電源，也可以給干電池充電。

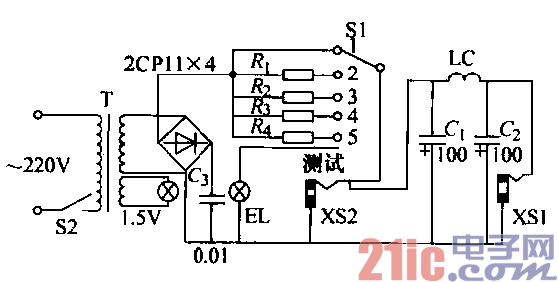

??? 圖1-19所示電路從插座XS1上輸出整流后的脈動

電流給干電池充電，當開關Sl置于位1時，給1號干

電池充電，置于2、4、5時，可分別給2、4、5號干電

池充電。開關置于測試位置時，可根據指示燈的亮度

來判斷充電前后干電池電壓的大小。亦可接一表頭，

來測試充電前后的干電池電壓。從插座XS2上可輸出

整流濾渡后的6V直流電壓，供給半導體收音機用。

??? 充電前，先要對干電池進行外觀檢查。干電池的鋅筒應完好，電糊未干，并且電池電壓不低于0. 9V。

這樣的干電池可進行充電。充電電流最好是脈動的，這樣效果好，電池復活率也高。充電時的充電電壓以

高于被充電池額定電壓的10%為好，充電電壓的正極與電池的正極相連，負極與負極相連。

??? 充電電流不能太大，通常l號干電池為lOOmA左右，2號干電池為70mA左右，4號于電池為40mA

左右，5號干電池為30mA左右。一般來說，充電電流小些，充電時間長些，充電后干電池使用時間也較

長些。若充電電流太大，充得很快，容易引起電池發熱，復活率較低。

??? 電路圖中的電阻RJ—R4主要是用來調整充電電流，可以取近似值，如品是30n，R2是45fl，馬是

600，R是120S1。

??? 變壓器可用市場出售的電鈴變壓器，也可自符繞制。二次側用6.3V或8V均可。LC是低頻扼流罔，

用截面尺寸為3. 5mm×5.5mm的鐵心，用線徑為0.15mm的漆包線繞600～800匝即可。S2是電源開關，

接通后指示燈亮表示電源接通。
