家用電器繼電器控制電路

繼電器式交流弧焊機空載自停電路之一

繼電器式交流弧焊機空載自停電路之一
提問者：vuwyewss 地點：- 瀏覽次數：7979 提問時間：09-17 20:26
我有更好的答案
提 交
1條回答
schumi_LYQ 09-26 02:27



電焊機的平均使用率非常低，而次級沒有發生電弧時也會有很大的勵磁電流流過，為了

降低不焊接時的無謂電耗，可采用空載自停裝置。

(1)繼電器式交流弧焊機空載自停電路之一

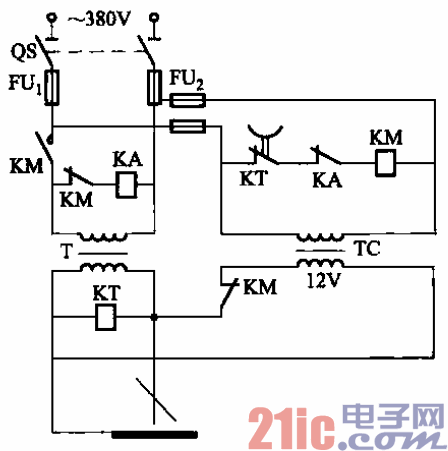

??? 電路如圖所示。交流接觸器KM選用CJ20-20A、380V，觸點可并聯使用；繼電

器KA選用522型改制，為使工作可靠，其吸合與釋放電壓相差要小于15V；時間繼電器選

用JS7型改制，為防止中間斷弧，吸合電壓應高于45V。


?
