繼電器吸合時需較大的啟動電流，以便繼電器能可靠地吸合，而吸合后則只要有較小的
電流就能維持其吸合狀態，以達到節電的目的。
??? 繼電器節電線路，原則上也適用于接觸器、電磁鐵、電磁閥。
(1)繼電器節電電路之一

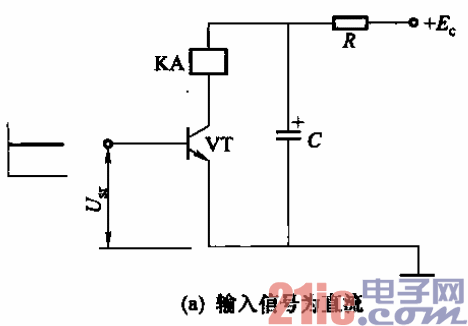

??? 電路如圖所示。圖電路的輸入信號為直流。調整電容C，使繼電器
KA可靠吸合，調整限流電阻R，使KA保持電流最小，但能可靠吸住。圖 (b)電路
的輸入信號為脈沖信號。
?
