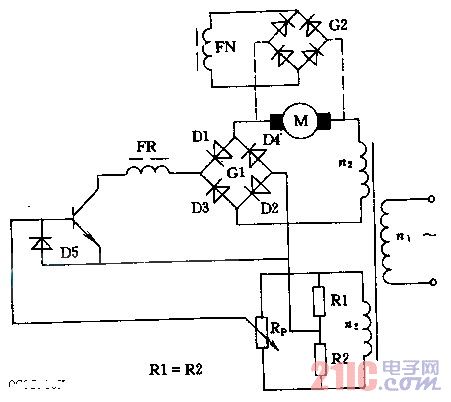

電路可用于控制小功率直流電動機、串勵電動機或并勵電動機的轉速和轉向。電動機與整流橋G1串聯，然后接在電網變壓器次級繞組n2上。如果整流橋輸出端不通，則電動機停止，這相當于電位器Rp滑動觸點在中間位置上的情況，如果滑動觸點向上或向下運動，則電機將正轉或反轉，故可控制電動機運轉。
