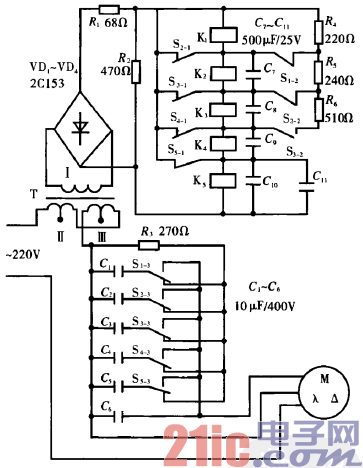

電路工作原理：該電路由電流互感器T，整流器VD,~ VD4，

繼電器K．一Ks及電容器C．一C6等幾部分組成。電容器C．一C6

的容量是根據電動機工作在空轉和最小負載狀態下計算的，在該

狀態下，電動機所消耗的電流不大，整流器輸出端上的電壓不足

以使繼電器動作。隨著負載增加，電動機消耗的電流增加，導致

繼電器K．一如回路上的電壓增加，在繼電器Ks不動作時，其觸

點S，一，將其余繼電器的繞組旁路，直到整流器輸出電壓增加到使

繼電器K，動作時，其觸點S，+，將電容器c5與C6并聯，增加了相

移電容器的容量。K5動作后，觸點S，一，釋放。此時整流器的輸出

電壓在繼電器K4與Ks繞組之間均勻分配。由于Ks繞組上的電

壓仍大于釋放電壓，所以Ks仍接通，而K4由于其繞組上的電壓

小于動作電壓而不動作。當電動機的負載進一步增加時，電動機

消耗的電流繼續增大，將引起繼電器K。動作，以此類推。當電

動機的負載減小時，繼電器將按相反的次序依次斷開。
