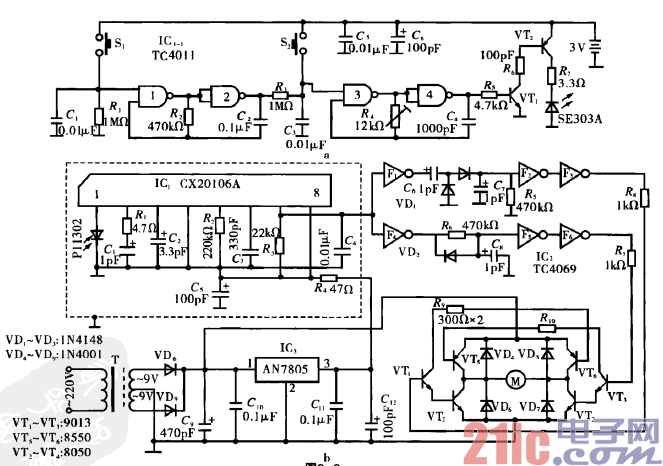

電路工作原理：圖a為發(fā)射器電路。與非門1、2組成

10 Hz超低頻振蕩器，與非門3、4組成40 kHz載頻振蕩器。

VT,、VT2構成高增益放大器。按下S．，SE303A發(fā)出被10 Hz超

低頻調制的40 kHz紅外光。按下S：，SE303A則發(fā)出40 kHz紅外

光。

??? 圖b為接收器電路。電路原理IC．用以對紅外光信號進

行接收、放大及解調。ICz? (F,~ F6)組成脈沖信號與直流信號鑒

別電路。當Ic,的7腳輸出脈沖信號時，能被F，一F，鑒別出，使

F3輸出高電平；當Ic,的7腳輸出低電平直流信號時，能被F4一

F6鑒別出，使F6輸出高電平。VT,、VT2、VT6和VT3、VT4、

、仉構成M正反轉驅動電路。
