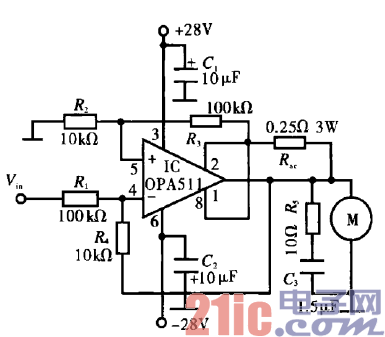

電路工作原理：反饋信號從3W的電流取樣電阻R。的兩端
接到運算放大器的兩個輸入端，該信號迫使流過R。的電流保持
不變。輸出電流的計算公式如下：
? Iout=（Vin/Rsc）（R2/R1）
? 選取R2=R4=l k Ω，R1=R3 =100 k Ω, Rsc=0.25? Ω。這樣，
當輸入電壓為6.25 V時，能給出2.5 A的輸出電流。R1一R4選
用誤差為1%、0.25 W的電阻，且運算放大器應固定在散熱器上。
