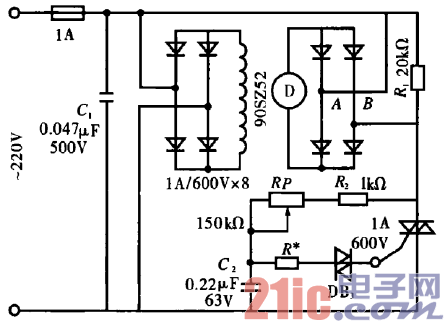

電路工作原理：在A、曰兩端產生的被調電壓經全波整流后

供給電動機的電樞繞組，調節RP從而達到調速的目的。值得指

出的是：全橋二極管雖有續流作用，但電動機在轉速很低時仍將

出現跳動，這是因?yàn)椋捍藭r(shí)雙向晶閘管導通時間相當短，在電動

機反電勢的影響下，已處于導通與截止的不穩定臨界狀態。解決

的辦法是設法降低雙向晶閘管反電勢負載的影響，給電樞兩端并

聯假負載電阻，使晶閘管在導通角小時也能正常工作。此電阻的

選擇應以消除電動機低速跳動為準。如給機床所用的70 W電動

機并聯1 kfl電阻即可消除跳動。
