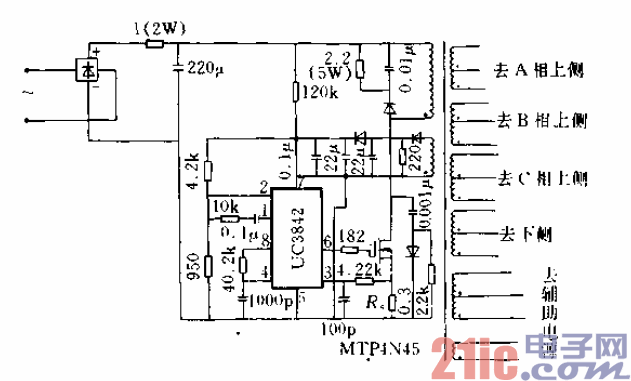

UC3842適用于20—50W小功率開關電源。在圖10-9所示例

于中，利用UC3842誤差放大器和比較器組成雙閉環控制；從檢測

繞組來的代表輸出電壓的反饋信號從2腳輸入，在誤差放大器中

與2 5V基準電壓比較后產生誤差電壓，作為電流比較器輸入。另

一個是一次繞組電流（通過R檢測）反饋信號從3腳進入，在電

流比較器與誤差電壓比較，控制RS觸發器，產生PWM信號，從

6腳輸出，經功率開關驅動高頻變壓器的一次繞組。雙閉環控制結

果，使輸出電壓在負載等因素變動情提下仍得到穩定輸出。

??? 由于電流比較器輸入端設置了1V鉗位，當電流過托，最上的

電壓超過1V，脈寬調制器立即關閉，達到限流保護的目的。再加

上欠電壓保護，使IJC3842的開關穩壓電源工作可靠。

??? 該例振蕩器頻率約為45kHz，采用高頻鐵氧體E型磁心制作

高頻輸出變壓器，體積大為減小。幾十二次繞組分別為三個供上

側開關的驅動電路電源：一個供下側開關驅動電路共用的電源，另

一些作為輔助電源。圖中來畫出整流和濾波部分。此開關電源可

直接用于220V電阿供電情況，不必輸入變壓器隔離。采用的N溝

道功率MOSFET耐壓應在700V以上。

??? 類似電路也可用于大功率H橋四個功率開關基極（柵極）驅

動電源，用于直流電動機或步進電動機相繞組驅動和控制。
