應用舉倒1R 2130的上述優點使它可方便地用于直流斬

渡調速、直流伺服系統、三相變頻電源、功率開關電源以及變頻

電源、不間斷電源(UPS)和交流調速系統中，限于篇幅僅舉三倒

說明其應用。

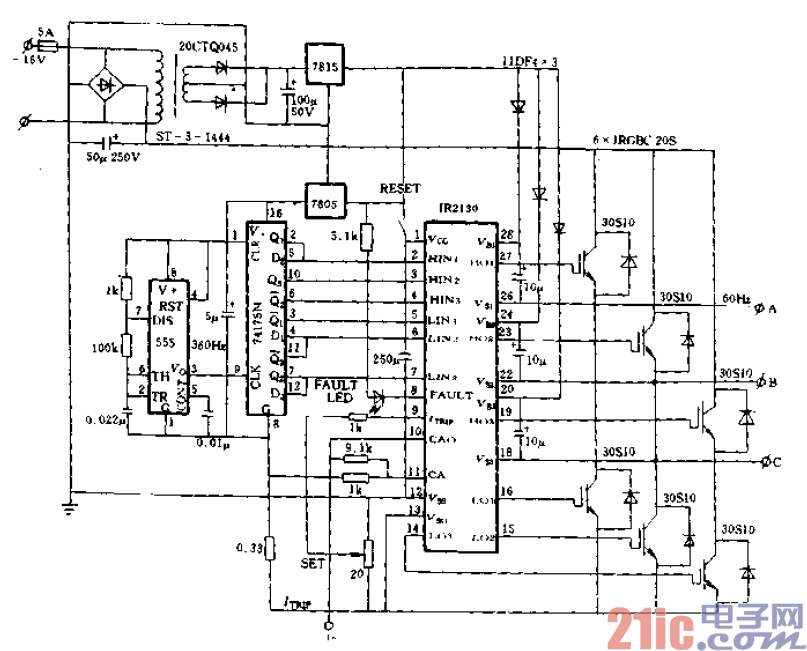

??? (1)在六階梯波三相固定頻率輸出電源系統中應用：圖12-43

給出了一個典型的三相固定頻率輸出電源的原理圖。圖中．

IR2130自身工作的電源來自7805三端穩壓器，其輸入脈沖來自

74175N六分頻器，而555非穩態多諧振蕩器用作固定額率發生

器，它輸出六倍輸出頻率的固定頻率。顯而易見，圖中應用分流

器來測取負載電流的大小，且IR 2130輸出的故障信號直接用來

驅動發光二極管進行故障顯示。該電源可用來進行功率試驗，并

可用來把工頻交流電變?yōu)?0Hz交流電作為兵工、航天系統實驗

室中的供電電源。
