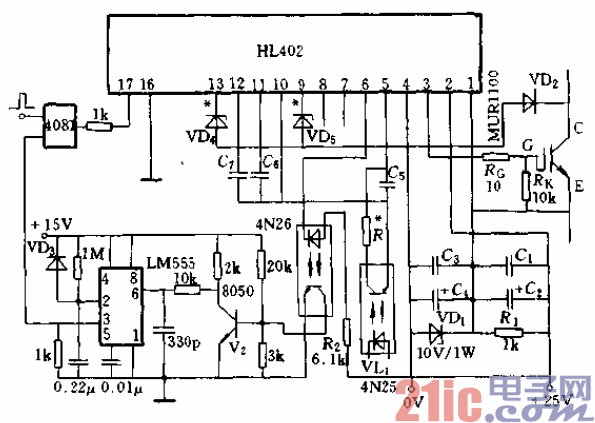

在高頻使用場合，出現軟關斷時能封鎖輸入信號的應用

電路見圖12-51。圖中，LM555在電源合閘時置“1”，輸入信號礦．。

通過4081與門進入HL402的17、16腳。當出現軟關斷時，光耦

舍器VL，導通，晶體管V,截止，v,集電極電壓經iOkCL電阻、

330pF電容延遲5ys后，使LM555置“?！?，通過4081與門將輸入

信號封鎖，此電路延遲sre.s動作是為了使IGBT軟關斷后再停止

輸入信號，避免立即停止輸入信號造成的硬關斷。圖中，C，、C。的

典型值為仉iFcF．C：、C。為iOOyF/25V，VD。、VD,可取o—sv。

率器件為IGBT的電力電子變流系統中作為驅動電路，以完成對

IGBT的最優驅動，防止IGBT的擊穿損壞，本文列舉幾個例子說

明其在電力電子變流系統中的應用。
