三相異步電動機直接起動的起動電流為額定電流的5～7倍，因?yàn)槠饎?dòng)電流大，直接起動只適用于小容

量的電動機。當電動機容量在lOkW以上時，應采

用減壓起動，以減小起動電流，但同時也減小了起

動轉矩，故減壓起動適用于起動轉矩要求不高的場

合。減壓起動一般有如下幾種方法：對于正常運行

時定子繞組采用三角形聯結的電動機，可采用Y-△

減壓起動；三相自耦變壓器減壓起動；還可采取定

子繞組電路串電阻或電抗器等：這些起動方法的實

質，都是在電源電壓不變的情況下，起動時減小加

在電動機定子繞組上的電壓，以限制起動電流，而

在起動以后再將電壓恢復至額定值，電動機進人正

常運行。

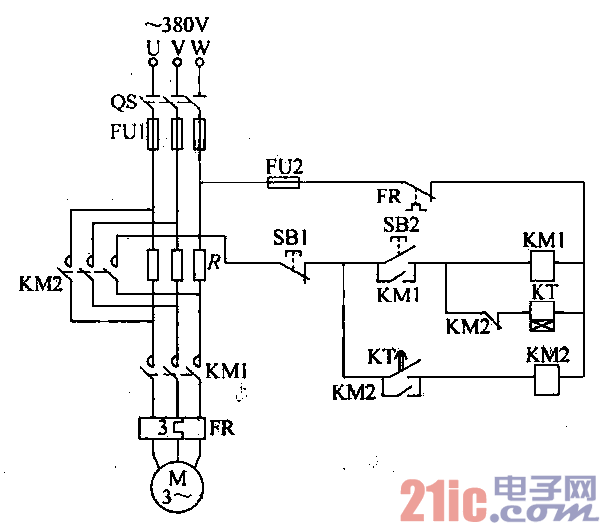

??? 圖4-10為電動機定予串電阻減壓起動控制電

路，圖中KM1為接通電源接觸器，KM2為短接電

阻接觸器，KT為起動時間繼電器，．R為降壓起動

電阻。

??? 電路工作情況：合上電源刀開關os，按下起動

按鈕SB2，KM1通電并自鎖，同時KT通電并開始計時，電動機定子串人電阻尺進行減壓起動，經時間繼

電器KT延時，其延時動合觸點閉合，KM2通電動作，將起動電阻尺短接，電動機在額定電壓下正常運

行。KT的延時長短根據電動機起動過程時間長短來整定。

?
