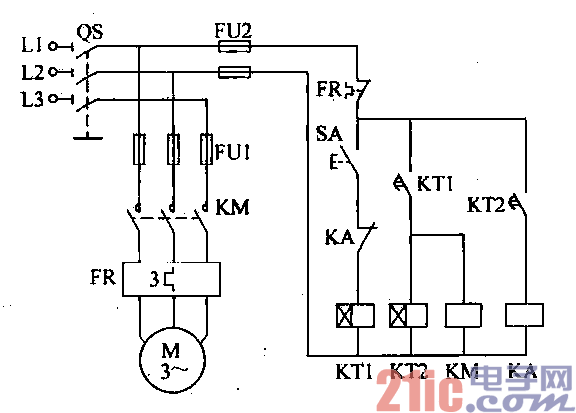

該線路合上電源開關后，電動機并不馬上起動，而要延遲一段規定的時間，可用于機床自動間歇潤滑

控制等。電動機延時開機的間歇運行電路如圖4-31

所示。

??? 當合上電源開關Qs和手動開關SA時，時間繼電器

KT1得電吸合，計時開始。達到KT1整定時間后，其延

時閉合觸點閉合，接觸器KM得電吸合，電動機起動運

轉。同時KT2也得電吸合，經過—段時間后，KT2延時

閉合觸點閉合，使繼電器KA得電吸合，KA動斷觸點

斷開，KT1失電釋放，其觸點斷開，KT2、KM。KA均

失電，電動機停轉，但手動開關S'A仍處于閉合狀態，

于是KTI又進入計時狀態。當計時時阿到達后，KT1觸

點閉合，電動機又開始起動運行。以后的運行過程與前

述相同，噸動機M起動停止，周而復始。
