電磁制動控制電路

電動機及其拖動的生產機械具有慣性，電動機切斷電源后并不能立即停轉。因此，在要求電動機迅速

停車或準確停在某個位置，或縮短輔助工時及保障安全時，都需要采取制動措施。電氣制動有以下方法：

??? 機械制動是利用機械裝置使電動機在切斷電源后迅速停轉。采用比較普遍的機械制動設備是電磁抱閘。

電磁抱閘主要由兩部分組成，即制動電磁鐵和閘瓦制動器。

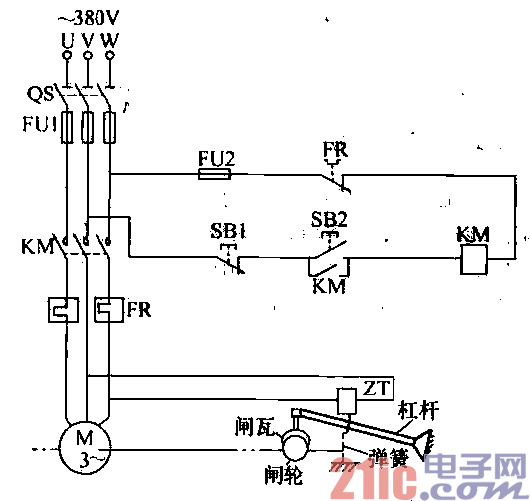

??? 電磁抱閘制動的控制線路與抱閘原理如圖4122所示。按下按鈕鞋論，接觸器KM線圈得電動作，電動

機通電。電磁抱閘的線圈ZT也通電，鐵心吸引銜鐵而閉合，同時銜鐵克服彈簧拉力，迫使制動杠桿向上

移動，從而使制動器韻閘瓦與閘輪松開，電動機正常運轉。

? 按下停止按鈕SB1之后，接觸器KM線圈斷電釋放，電動機的電源被切斷，電磁抱閘的線圈也同時斷

電．銜鐵釋放，在彈簧拉力的作用下使閘瓦緊緊抱住閘輪，電動機就迅速被制動停轉。

? 這種制動在起重機械上以及要求制動較嚴格的設備上被廣泛采用。當重物吊到一定高處，線路突然發

生故障斷電時，電動機斷電，電磁抱閘線圈也斷電，閘瓦立即抱住閘輪，使電動機迅速制動停轉，從而可

防止重物掉下。另外，也可利用這一點將重物停留在空中某個位置上。
