在采用三相380V、50Hz電源供電的電動機電氣電路中設置三相電源相序保護電路，可以防止當電源

相序接錯時電動機由于運轉方向相反而造成的機械損壞或生產事故．??? ．

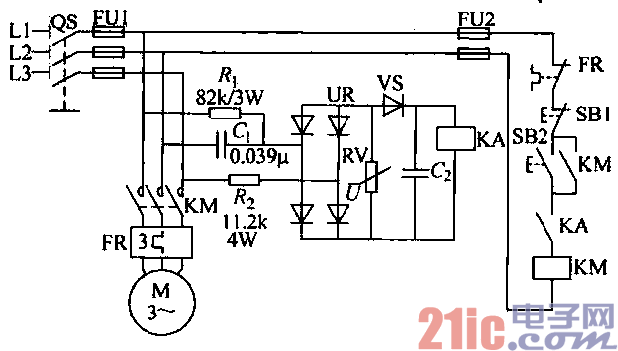

固定三相電源相序的電動機控制電路如圖4-44所示。

??? 三相電源Ll相和L2相上分別接有電阻RI

和電容c1．公共端為0。L3相上接有電阻Rz與

橋式整流器uc串聯電路，然后也交匯于公共端

o。橋式整流器uc的直流輸出電壓經穩壓二援

管vs，給繼電器KA的線圈供電，電容C2起平

滑線圈上直流電壓的作用。壓敏電阻RV正常情

況下不導通，當橋式整流器UC輸出端出現過電

壓時．RV導通，吸收過電壓，以保護穩壓管

vs、繼電器KA和電容C2不損壞，從而確保繼

電器KA不產生誤動作。

??? 當三相電源Ll、L2、L3為正向相序時，繼

電器KA上的電壓約為23V，KA得電吸合，其動臺觸點閉合，接通控制電路電源，可以起動電動機。

??? 當三相電源Ll、12和L3相序接錯時，繼電器KA上的電壓約為5v，不能得電吸合，其動合觸點保

持斷開，不能接通控制電路電源，不能起動電動機。

??? 該相序保護電路兼?zhèn)鋽嘞啾Ｗo功能。當L3相斷相時，橋式整流器uc將無輸入交流電壓，也就投有直

流電壓輸出，繼電器KA無電．其動合觸點仍保持斷開。
