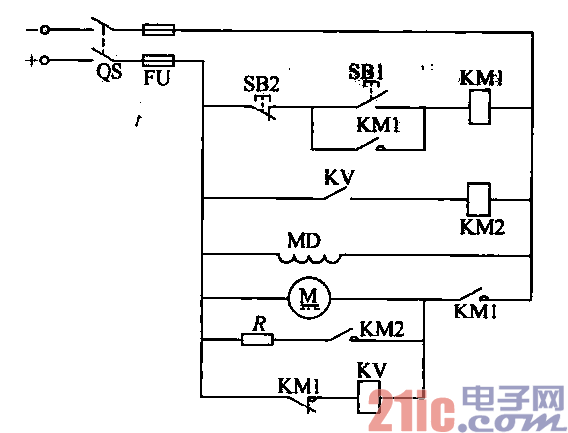

所示是直流電動機能耗制動電路。制動時，按下停止按鈕SB2，接觸器KM1失電釋放，其動

斷觸頭接通，電壓繼電器KV獲電動作，其動合觸點閉合，使制動接觸器KM2獲電動作，將制動電阻R

并聯在電樞兩端，這時因勵磁電流方向未變，電動機產生的轉矩為制動轉矩，使電動機迅速停轉。當電樞

反電勢低于電壓繼電器KV釋放電壓對，KV釋放，使KM2失電釋放，制動過程結束。
