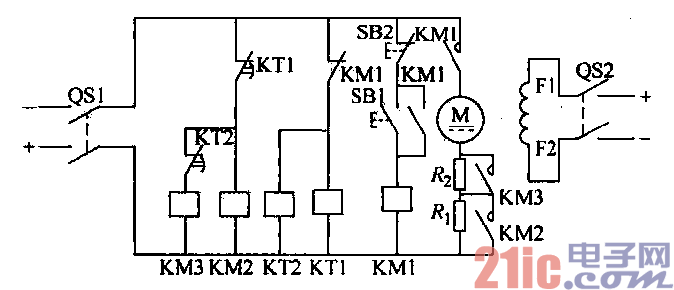

用時間繼電器來自動控制他勵直流電動機兩級串電阻起動控制電路。其工作原理如下：

??? 首先合上開關QS2、Qsl，勵磁繞組Fl、F2獲電勵磁，與此同時，時間繼電器KT1和KT2的線圈也

同時獲電，它們的動斷觸點瞬時斷開．使接觸器KM2、KM3的線圈斷電，于是并聯在起動電阻Ri和Rz

上的接觸器動合觸頭KM2和KM3處于斷開狀態，從而保證了電動機在起動電阻全部串人電樞回路中后，

電動機才能起動。

??? 按下起動按鈕SBI，接觸器KM1線髑獲電動作，接通電樞回路，并自鎖。電動機在串入全部起動電阻

情況下減壓起動。同時由于KM1舶動斷觸頭斷開，使時間繼電器KT1和KT2線圈斷電并延時釋放，其中

的KT1動斷觸點經過一定的延時時間，先延時閉合，接觸器KM2線圈獲電，其動合觸頭閉合，將起動電

阻RI短接，然后KT2動斷觸點適時閉合將電阻島短接，電動機起動完畢，投入正常運轉．
