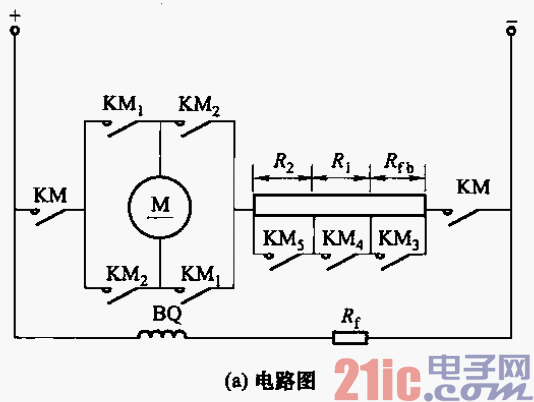

?電路如圖3-200 (a)所示。當反接制動時，正轉接觸器KMi觸點斷開，反接制動接觸

器KM3觸點斷開，反轉接觸器KM2觸點閉合。

??? 反接繼電器KA的整定線路如圖3-200 (h)所示。通過反接繼電器KA，當反接制動開

始時，將反接制動電阻Rf接入電樞回路；而當制動到電動機轉速接近零時，將反接制動電

阻廟短接。繼電器KA線圈的連接點A，由R：的電阻值來決定。A點應在總阻值(Rq十

Rf)的一半處。繼電器KA的吸合電壓一般整定在(0. 4～0. 45)Ue。
